Trong ngành vận tải container và logistics hạng nặng, sơ mi rơ moóc là phương tiện huyết mạch gánh vác hàng chục tấn hàng hóa trên khắp mọi miền đất nước. Để phương tiện vận hành an toàn và hợp pháp khi tham gia giao thông ban đêm hoặc trong điều kiện thời tiết xấu, hệ thống chiếu sáng và tín hiệu ngoại thất đóng vai trò là “ngôn ngữ giao tiếp” không thể thiếu giữa xe đầu kéo và các phương tiện lưu thông xung quanh.

Việc hiểu rõ cấu trúc và mạch điện hệ thống đèn moóc – đặc biệt là kỹ thuật đấu nối mạch điện hệ thống đèn báo rẽ (xi-nhan) và đèn sương mù – là nghiệp vụ kỹ thuật cốt lõi của mọi thợ điện ô tô chuyên nghiệp.

Bên cạnh hệ thống tín hiệu chiếu sáng, sự phát triển vượt bậc của công nghệ an toàn trên sơ mi rơ moóc hiện đại còn đánh dấu bước ngoặt lớn với sự xuất hiện của hệ thống phanh điều khiển điện tử EBS tiên tiến. Bài viết này sẽ hướng dẫn chi tiết cách đấu nối mạch điện hệ thống đèn báo rẽ và đèn sương mù xe moóc, đồng thời khám phá công nghệ phanh điện tử EBS giúp rút ngắn quãng đường phanh và tích hợp tính năng chống lật (RSS) đỉnh cao.

1. Tổng quan về tiêu chuẩn mạch điện kết nối điện giữa đầu kéo và sơ mi rơ moóc

Hệ thống điện tín hiệu trên sơ mi rơ moóc nhận nguồn điện và tín hiệu điều khiển trực tiếp từ xe đầu kéo thông qua các giắc cắm tiêu chuẩn quốc tế (thường sử dụng rắc cắm 7 chân chuẩn ISO 1185 loại 24V hoặc tiêu chuẩn ISO 3731).

Phân bổ chức năng các chân cắm trên rắc cắm 7 chân (ISO 1185):

1. Chân số 1 (Màu trắng / Dây âm – Ground): Truyền đường mát chung cho toàn bộ hệ thống đèn.
2. Chân số 2 (Màu đen / Đèn định vị sườn và đèn soi biển số – Tail & License lights): Cung cấp nguồn sáng định hình biên dạng xe khi bật đèn demi.
3. Chân số 3 (Màu vàng / Đèn báo rẽ trái – Left Turn Signal): Điều khiển tín hiệu xi-nhan nhấp nháy bên trái của moóc.
4. Chân số 4 (Màu đỏ / Đèn phanh – Stop lights): Kích hoạt sáng rực đèn phanh khi tài xế đạp phanh trên cabin.
5. Chân số 5 (Màu xanh lá / Đèn báo rẽ phải – Right Turn Signal): Điều khiển tín hiệu xi-nhan nhấp nháy bên phải của moóc.
6. Chân số 6 (Màu nâu hoặc xanh dương / Đèn sương mù hoặc nguồn phụ – Fog / Auxiliary): Truyền tín hiệu bật đèn sương mù phía sau hoặc nguồn phụ trợ.
7. Chân số 7 (Màu đen hoặc hồng / Đèn lùi – Reverse light): Kích hoạt đèn lùi khi xe cài số lùi (trên một số dòng moóc chuyên dụng).

2. Hướng dẫn chi tiết: Quy trình đấu nối mạch điện hệ thống đèn báo rẽ và đèn sương mù xe moóc

Việc đấu nối mạch điện sai sót, lỏng lẻo hoặc không đúng kỹ thuật sẽ dẫn đến hiện tượng chập chờn, cháy cầu chì trên xe đầu kéo hoặc các bóng đèn báo rẽ nhấp nháy sai nhịp. Dưới đây là quy trình chuẩn kỹ thuật:

Bước 1: Chuẩn bị dụng cụ và kiểm tra an toàn hệ thống điện

• Ngắt hoàn toàn nguồn điện 24V từ bình ắc-quy xe đầu kéo trước khi tiến hành đấu nối để tránh hiện tượng phóng điện chập cháy.
• Chuẩn bị đầy đủ cuộn dây điện lõi đồng nguyên chất chuyên dụng chịu tải lớn, ống gen cách điện chịu nhiệt, ống ruột gà lõi thép bọc nhựa chống cháy, kìm ép cốt, mỏ hàn thiếc và mỡ chống nước chuyên dụng (Dielectric Grease).

Bước 2: Đấu nối mạch điện hệ thống đèn báo rẽ (Xi-nhan trái và phải)

1. Xác định đường dây tín hiệu: Từ cụm rắc cắm cái 7 chân chính nằm ở khu vực cổ cò moóc, xác định chính xác chân số 3 (dây màu vàng cho xi-nhan trái) và chân số 5 (dây màu xanh lá cho xi-nhan phải).
2. Kéo dây dẫn phân phối:
   • Từ điểm xuất phát ở cổ cò, kéo các bó dây điện chạy dọc theo phía trong của dầm chính sắt xi ra đến cụm đèn hậu phía đuôi rơ-moóc.
   • Tuyệt đối không để dây điện bị căng, phải tạo độ chùng vừa đủ và luồn toàn bộ qua ống ruột gà bảo vệ, cố định chắc chắn bằng dây rút inox vào khung gầm, tránh xa các vị trí tỏa nhiệt của hệ thống xả.
3. Đấu nối với cụm đèn hậu:
   • Sử dụng đầu cốt đồng ép chặt vào đầu dây điện, sau đó vặn ốc hoặc hàn thiếc chắc chắn vào chân cực dương (+) của bóng đèn LED báo rẽ trái và phải ở đuôi moóc.
   • Đấu nối đường dây âm chung (Mass) từ chân số 1 vào khung sườn sắt xi (đảm bảo cạo sạch lớp sơn chống rỉ tại điểm bắt ốc mát để đạt độ tiếp xúc điện hoàn hảo).

Bước 3: Đấu nối mạch điện hệ thống đèn sương mù sau (Rear Fog Light)

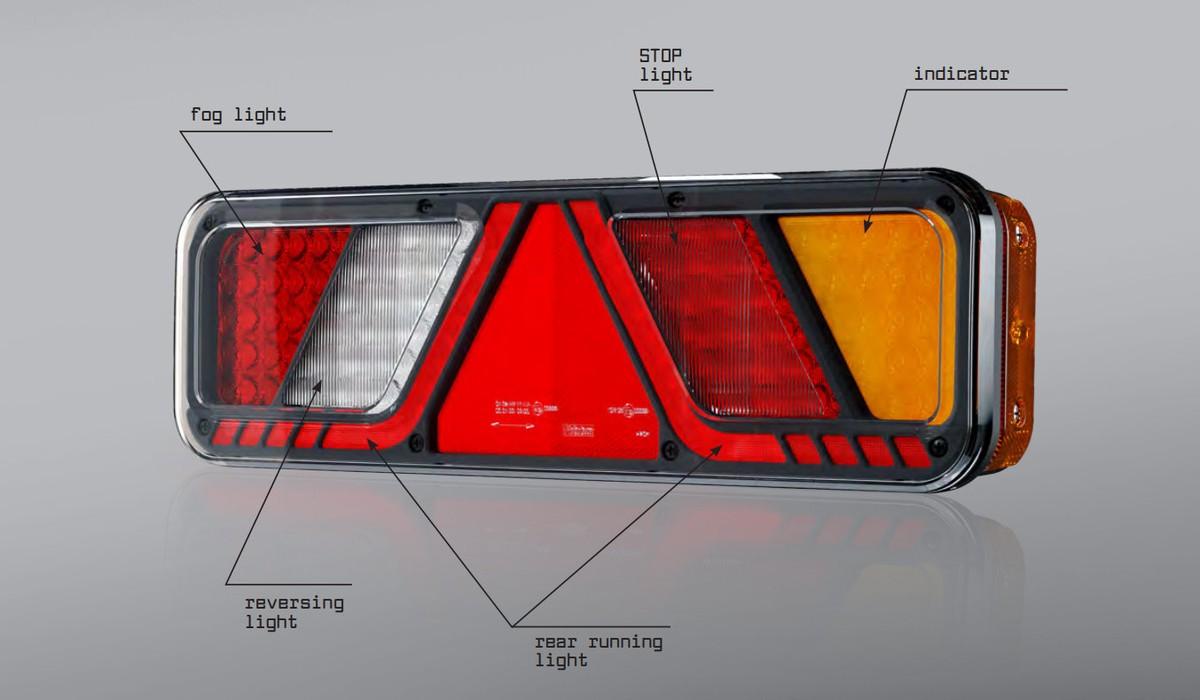

Đèn sương mù phía sau xe moóc đóng vai trò cực kỳ quan trọng giúp các phương tiện phía sau nhận diện xe trong điều kiện thời tiết sương mù dày đặc hoặc mưa dông lớn.

1. Xác định chân số 6 trên rắc cắm 7 chân (thường là dây màu nâu hoặc xanh dương chịu trách nhiệm truyền tín hiệu đèn sương mù từ công tắc độc lập trên cabin).
2. Kéo đường dây tín hiệu này từ cổ cò chạy dọc theo hệ thống khung gầm ra phía cụm đèn hậu đuôi moóc (hoặc đèn sương mù lắp độc lập ở gầm sau).
3. Đấu nối qua cầu chì bảo vệ riêng biệt (thường dùng cầu chì 10A) để ngăn chặn hiện tượng quá tải mạch. Sử dụng mỡ silicone chống nước bôi trọn vẹn vào các mối nối rắc cắm, sau đó bọc kín bằng ống gen co nhiệt (Heat shrink tubing) để ngăn chặn hoàn toàn nước mưa và hơi muối biển xâm nhập gây oxy hóa xanh chân đồng.

3. Đỉnh cao công nghệ an toàn: Hệ thống phanh điều khiển điện tử EBS tích hợp chống lật (RSS)

Bên cạnh hệ thống tín hiệu chiếu sáng hoàn hảo, năng lực vận hành an toàn của sơ mi rơ moóc hiện đại được nâng lên một tầm cao mới nhờ công nghệ phanh điều khiển điện tử EBS (Electronic Braking System) tích hợp tính năng chống lật (RSS – Roll Stability Control).

A. Công nghệ phanh EBS rút ngắn quãng đường phanh như thế nào?

• Loại bỏ độ trễ cơ học: Trên hệ thống phanh khí nén truyền thống, khi tài xế đạp phanh, luồng không khí phải mất một khoảng thời gian đáng kể (độ trễ từ vài phần mười giây đến vài giây) để truyền từ cabin ra đến tận các cụm trục cuối moóc. Với hệ thống EBS, tín hiệu điện truyền đi tốc độ ánh sáng, kích hoạt các van điều áp điện tử (Modulator) mở luồng hơi nạp vào bầu phanh lập tức.
• Hiệu suất hãm tối ưu: Hệ thống tự động phân bổ lực phanh tỷ lệ thuận với trọng lượng hàng hóa thực tế trên thùng xe, giúp toàn bộ tổ hợp xe dừng lại mượt mà, đồng bộ, rút ngắn quãng đường phanh khẩn cấp từ 15% đến 25% so với phanh thông thường.

B. Tính năng chống lật thông minh (RSS – Roll Stability Control) tích hợp trong EBS

• Nguy cơ lật xe khi ôm cua: Sơ mi rơ moóc chở container hoặc hàng hóa có trọng tâm cao rất dễ xảy ra tai nạn lật xe khi tài xế ôm cua gấp trên cao tốc hoặc chuyển làn đột ngột ở tốc độ cao.
• Cơ chế hoạt động của RSS:
  • Hộp điều khiển trung tâm ECU của hệ thống EBS liên tục giám sát các thông số từ cảm biến gia tốc ngang, góc đánh lái và tốc độ quay của từng bánh xe.
  • Khi phát hiện nguy cơ lật xe (lực ly tâm vượt ngưỡng an toàn), tính năng RSS lập tức can thiệp tự động: hệ thống chủ động kích hoạt phanh giảm tốc độ góc cua, đồng thời phân bổ lực phanh độc lập từng bên bánh xe để triệt tiêu lực lật, ép phương tiện trở lại quỹ đạo ổn định, cứu sống hàng hóa và tài xế trong gang tấc.

4. Giá trị kinh tế và lợi ích toàn diện cho doanh nghiệp vận tải

Việc nắm vững kỹ thuật đấu nối mạch điện hệ thống đèn moóc (báo rẽ, sương mù chuẩn xác, chống nước tuyệt đối) kết hợp với việc đầu tư công nghệ phanh điện tử EBS tích hợp chống lật RSS (tiêu chuẩn áp dụng trên các dòng sơ mi rơ moóc cao cấp của Tân Thanh Container) mang lại giá trị chiến lược to lớn:

1. An toàn tuyệt đối trong mọi điều kiện thời tiết: Hệ thống chiếu sáng rực rỡ, không chập chờn giúp phương tiện hiển thị rõ ràng ban đêm, kết hợp hệ thống phanh EBS và RSS ngăn chặn hoàn toàn tai nạn lật xe, trượt lết.
2. Dễ dàng vượt qua các kỳ kiểm định khắt khe: Hệ thống điện và phanh đạt tiêu chuẩn kỹ thuật quốc gia, giúp phương tiện đăng kiểm nhanh chóng, hoạt động thông suốt không bị gián đoạn.
3. Tối ưu hóa tổng chi phí sở hữu (TCO): Doanh nghiệp tiết kiệm chi phí sửa chữa điện, kéo dài tuổi thọ thiết bị, gia tăng uy tín và biên lợi nhuận ròng trong ngành logistics cạnh tranh khốc liệt.

5. Kết luận

Hướng dẫn đấu nối mạch điện hệ thống đèn báo rẽ, đèn sương mù xe moóc là nghiệp vụ kỹ thuật quan trọng giúp hoàn thiện hệ thống tín hiệu ngoại thất của phương tiện. Song hành cùng đó, việc khám phá và trang bị công nghệ phanh điều khiển điện tử EBS giúp rút ngắn quãng đường phanh và tích hợp chống lật (RSS) chính là bảo chứng thép cho năng lực vận tải an toàn, hiện đại. Đầu tư đồng bộ, chuẩn kỹ thuật chính là chiếc chìa khóa vàng giúp doanh nghiệp vận tải bứt phá mạnh mẽ, vững bước vươn xa trên mọi nẻo đường thành công.
