Trong hệ thống khí nén của sơ mi rơ moóc tải nặng, nếu xe đầu kéo là “trái tim” cung cấp nguồn năng lượng hơi, thì van khẩn cấp phanh moóc (Emergency Relay Valve – thường được gọi là van tổng moóc) chính là “bộ não” điều phối và là chốt chặn an toàn tối thượng. Khi tổ hợp xe đầu kéo và moóc nặng hàng chục tấn lưu thông trên cao tốc, việc phản ứng tức thời của hệ thống phanh quyết định trực tiếp đến sinh mạng của tài xế và những người tham gia giao thông.
Bên cạnh vai trò cốt lõi của van khẩn cấp, sự kết hợp đồng bộ với hệ thống phanh điện tử thông minh – tiêu biểu là quy trình đi dây điện cảm biến tốc độ bánh xe và lắp đặt cụm modulator ABS – đóng vai trò quyết định giúp moóc tuyệt đối không bị trượt lết khi phanh gấp. Bài viết này sẽ phân tích chuyên sâu nguyên lý làm việc của van khẩn cấp trên moóc, đồng thời hướng dẫn chi tiết quy trình lắp đặt và cấu hình hệ thống chống bó cứng phanh ABS chuẩn kỹ thuật.
1. Cấu tạo và vai trò cốt lõi của van khẩn cấp (Emergency Relay Valve) trên moóc
Van khẩn cấp là một củ van khí nén phức tạp được lắp đặt ngay trên hệ thống khung gầm của sơ mi rơ moóc, thường nằm gần các bình chứa khí nén phụ (Air Tanks). Thiết bị này gánh vác hai nhiệm vụ tối quan trọng:
A. Rơ-le gia tốc phản ứng phanh (Relay Function)
- Khi tài xế đạp phanh trên xe đầu kéo, luồng tín hiệu khí nén từ đầu kéo truyền qua ống dẫn dài ra tới tận cụm trục sau của moóc mất một khoảng thời gian trễ nhất định.
- Van khẩn cấp đóng vai trò như một bộ khuếch đại tín hiệu: ngay khi nhận được tín hiệu áp suất nhỏ từ đường điều khiển (Control Line), nó sẽ lập tức mở dòng khí nén dự trữ áp lực cao trực tiếp từ bình hơi của moóc để cấp thẳng vào các bầu phanh. Nhờ đó, thời gian đáp ứng phanh của moóc được rút ngắn tối đa, đồng thời giúp các bánh xe đồng bộ lực hãm gần như tức thì với xe đầu kéo.
B. Chức năng khẩn cấp và tự động hãm phanh khi đứt ống hơi (Emergency Function)
- Trong trường hợp xấu nhất là sơ mi rơ moóc bị tuột móc, đứt rời đường ống khí nén chính (Supply Line) khỏi xe đầu kéo khi đang chạy tốc độ cao, áp suất trong hệ thống sụt giảm đột ngột.
- Ngay lập tức, van khẩn cấp tự động kích hoạt chế độ an toàn khẩn cấp: xả toàn bộ khí nén giữ phanh lốc-kê, buộc hệ thống phanh lò xo khóa cứng bánh xe lại, ngăn không cho moóc tự trôi tự do gây tai nạn thảm khốc.
2. Nguyên lý làm việc chi tiết của van khẩn cấp trong các trạng thái vận hành
Để hiểu rõ cơ chế vận hành, chúng ta mổ xẻ nguyên lý làm việc của van khẩn cấp qua 3 trạng thái chính:
Trạng thái 1: Khi xe chạy bình thường (Non-braking)
- Khí nén từ xe đầu kéo thông qua ống cấp nguồn (Supply Line – dây đỏ) lấp đầy các bình chứa khí nén trên moóc và đi vào buồng chứa của van khẩn cấp.

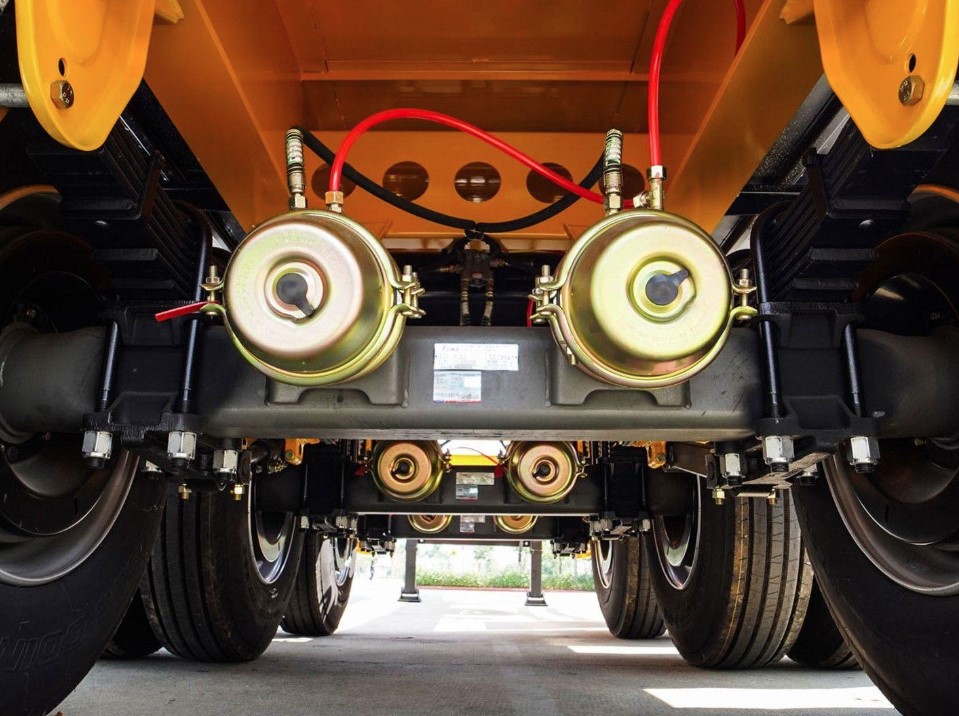

- Lúc này, van giữ cho đường cấp khí tới bầu phanh ở trạng thái đóng, đồng thời mở cửa xả khí thừa. Các lò xo bầu phanh lốc-kê được nén lại nhờ áp suất hơi, các bánh xe hoàn toàn tự do lăn bánh.
Trạng thái 2: Khi tài xế đạp phanh (Service Braking)
- Tài xế đạp phanh, áp suất khí nén truyền qua đường điều khiển (Control Line – dây vàng/xanh) tác động vào màng van định vị của van khẩn cấp.

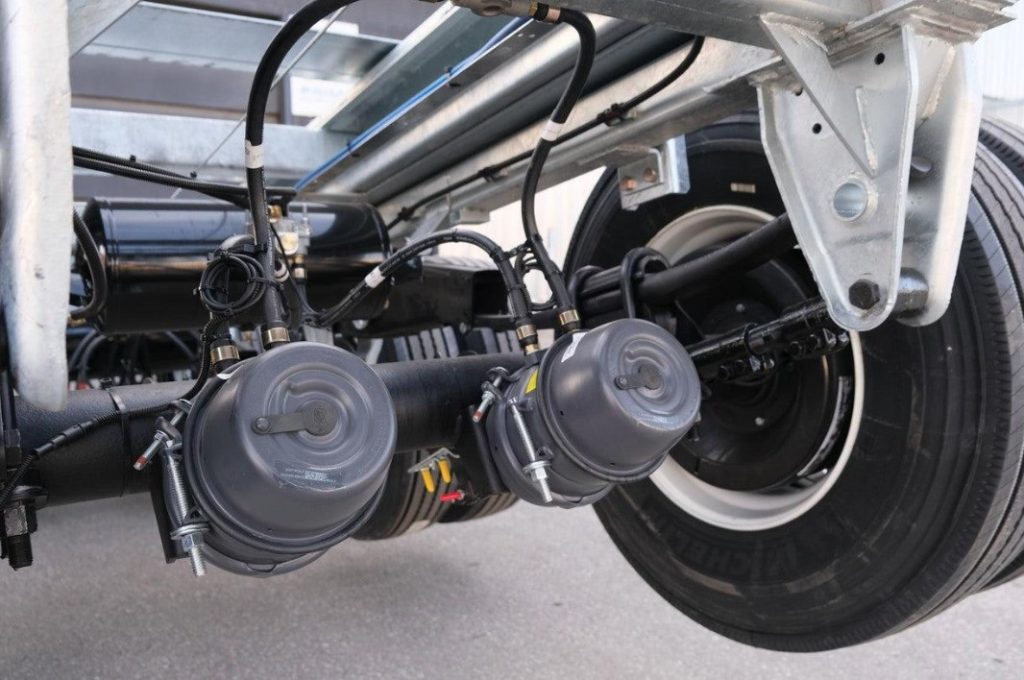

- Áp suất này đẩy pít-tông rơ-le dịch chuyển, mở cổng thông khí nối trực tiếp từ bình chứa khí nén của moóc tràn qua van khẩn cấp và dội thẳng vào các bầu phanh (Service Chambers). Lực phanh tác động mạnh mẽ và đều đặn xuống các tang trống.
Trạng thái 3: Khi nhả phanh (Release Braking)
- Tài xế nhả chân phanh, áp suất ở đường điều khiển giảm xuống về không. Pít-tông rơ-le trong van khẩn cấp dịch chuyển về vị trí ban đầu, ngắt nguồn khí từ bình chứa và mở cổng xả toàn bộ khí nén từ bầu phanh ra ngoài môi trường thông qua chụp giảm thanh, giúp má phanh nhanh chóng tách khỏi tang trống.
3. Nâng cấp an toàn: Quy trình lắp đặt hệ thống ABS giúp moóc không bị trượt lết
Dù van khẩn cấp phản ứng rất nhanh, nhưng trong điều kiện đường mưa trơn trượt, việc cấp áp suất hơi đột ngột từ van khẩn cấp vẫn có thể dẫn đến hiện tượng bó cứng bánh xe, khiến moóc bị trượt lết (skidding) và văng đuôi. Sự tích hợp của hệ thống phanh chống bó cứng ABS (Anti-lock Braking System) chính là giải pháp hoàn hảo để triệt tiêu hiện tượng này.
Dưới đây là quy trình chuẩn kỹ thuật đi dây điện cảm biến tốc độ bánh xe và lắp đặt cụm modulator ABS trên sơ mi rơ moóc:
Bước 1: Lắp đặt và định vị cụm Modulator ABS (Van điều áp điện tử)
- Vị trí lắp đặt: Cụm modulator ABS được lắp cố định chắc chắn vào khung gầm sắt xi của moóc, ở vị trí trung tâm gần các cụm trục để tối ưu hóa đường ống khí nén dẫn ngắn nhất đến các bầu phanh.
- Đấu nối khí nén: Đường khí nén từ van khẩn cấp (Emergency Relay Valve) sẽ đi vào cổng cấp nguồn của cụm modulator ABS, sau đó từ các cổng ra của modulator phân phối áp suất khí nén đến từng bầu phanh của các trục. Việc này giúp cụm modulator có quyền kiểm soát độc lập việc nhấp nhả áp suất hơi khi có tín hiệu từ hộp điều khiển trung tâm (ECU).
Bước 2: Quy chuẩn đi dây điện cảm biến tốc độ bánh xe (Wheel Speed Sensors)
Cảm biến tốc độ là “mắt thần” ghi nhận tốc độ quay của từng bánh xe để gửi về ECU. Quy trình đi dây đòi hỏi độ chính xác và an toàn điện cực cao:
- Lắp đặt đầu cảm biến: Cố định đầu cảm biến vào ổ đỡ trên thân dầm trục, đảm bảo khe hở (Air Gap) giữa đầu cảm biến và vành xung nhịp (Tone Ring) đạt tiêu chuẩn của nhà sản xuất (thường từ 0.1mm đến 0.5mm).
- Kỹ thuật đi dây điện:
- Dây tín hiệu từ các cảm biến ở hai đầu trục được dẫn dọc theo thân ống dầm trục, cố định bằng các kẹp nhôm hoặc dây rút chuyên dụng để tránh bị rung lắc, cọ xát vào các chi tiết chuyển động hoặc bị đá dăm văng cắt đứt.
- Dẫn các đường dây tín hiệu tập trung về hộp điều khiển trung tâm ECU đặt trên sắt xi. Phải sử dụng ống gen cách điện chống cháy, chống nước (ống ruột gà lõi thép bọc nhựa) để bảo vệ toàn bộ bó dây điện khỏi môi trường bùn đất, axit và nước mưa ở gầm xe.
- Đấu nối nguồn điện 24V: Kết nối nguồn điện chính cho ECU thông qua giắc cắm chuẩn ISO 7638 (giắc cắm 7 chân chuyên dụng kết nối trực tiếp với nguồn điện từ xe đầu kéo), đảm bảo hệ thống ABS luôn sẵn sàng hoạt động ngay khi xe khởi động.
Bước 3: Cài đặt phần mềm, chạy thử và kiểm tra chẩn đoán lỗi
- Sử dụng máy chẩn đoán chuyên dụng kết nối với cổng OBD của hộp ECU moóc để nạp dữ liệu cấu hình cấu trúc xe (số lượng trục, loại phanh đĩa hay tang trống, kích cỡ lốp).
- Kích hoạt chương trình tự kiểm tra (Self-test): ECU sẽ điều khiển van modulator nhấp nhả hơi để kiểm tra độ hồi đáp của toàn bộ hệ thống.
- Đưa xe chạy thử nghiệm trên đường thử chuyên dụng, thực hiện phanh gấp ở tốc độ cao để xác nhận hệ thống ABS hoạt động mượt mà, triệt tiêu hoàn toàn hiện tượng trượt lết bánh xe moóc.
>>> Xem thêm nhiều tin tức về phụ tùng và linh kiện rơ mi rơ moóc tại đây.
4. Giá trị kinh tế và độ an toàn toàn diện cho doanh nghiệp vận tải
Sự kết hợp hoàn hảo giữa van khẩn cấp phanh moóc (phản ứng nhanh nhạy, tự động hãm khi đứt hơi) và hệ thống phanh điện tử ABS hiện đại (chống bó cứng, chống trượt lết) mang lại giá trị chiến lược to lớn cho doanh nghiệp:
- An toàn tuyệt đối trên mọi cung đường: Loại bỏ hoàn toàn nguy cơ mất lái, văng đuôi hay lật xe khi phanh gấp trên đường mưa trơn trượt, bảo vệ tính mạng tài xế và phương tiện.
- Bảo vệ hệ thống lốp và truyền động: Tránh tình trạng lốp xe bị mòn phẳng một góc (flat spot) do trượt lết, kéo dài tuổi thọ lốp và tiết kiệm chi phí bảo dưỡng gầm bệ.
- Tối ưu hóa tổng chi phí sở hữu (TCO): Phương tiện vận hành ổn định, đáp ứng hoàn hảo các tiêu chuẩn kiểm định khắt khe, gia tăng uy tín và hiệu suất khai thác kinh doanh trong ngành logistics.
5. Kết luận
Nguyên lý làm việc của van khẩn cấp phanh moóc là nền tảng cơ khí quan trọng giúp hệ thống phanh khí nén vận hành nhịp nhàng và an toàn. Song hành cùng đó, việc tuân thủ quy trình đi dây điện cảm biến tốc độ bánh xe và lắp đặt cụm modulator ABS chuẩn kỹ thuật (tiêu chuẩn áp dụng trên các dòng sản phẩm cao cấp của Tân Thanh Container) chính là bảo chứng thép giúp moóc tuyệt đối không bị trượt lết khi phanh. Đầu tư đồng bộ công nghệ phanh tiên tiến chính là chiếc chìa khóa vàng giúp doanh nghiệp vận tải bứt phá mạnh mẽ, vững bước vươn xa trên mọi nẻo đường thành công.
