Phương pháp kiểm tra độ phẳng mặt sàn mooc sau khi hàn bửng

Trong bức tranh toàn cảnh của ngành vận tải đường bộ và chuỗi cung ứng logistics đa phương thức hiện đại, sơ mi rơ mooc tải sàn bửng là dòng phương tiện chuyên chở linh hoạt, đảm nhận nhiệm vụ khai thác đa năng từ việc cố định container đường dài cho đến thu gom các mặt hàng rời, nông sản, máy móc thiết bị công nghiệp nặng và vật liệu xây dựng. Khi các doanh nghiệp vận tải đối mặt với bài toán tối ưu hóa nguồn vốn đầu tư và giải quyết triệt để tình trạng chạy rỗng chiều về, việc đưa các dòng sơ mi rơ mooc tải sàn thuần túy cũ ra các xưởng cơ khí ngoài để cải tạo, cơi nới lắp đặt thêm vách bửng hông và hệ thống khung xương nhằm khai thác đa năng là lựa chọn rất phổ biến.

Tuy nhiên, đằng sau sự tiện lợi và đa năng đó là một thách thức kỹ thuật cơ khí vô cùng cam go mà các thợ cơ khí thủ công thường bỏ qua: hiện tượng biến dạng nhiệt và võng cục bộ trên mặt sàn rơ-mooc sau quá trình hàn cắt nhiệt diện rộng. Nhiệt độ cực cao từ hàng ngàn độ C của máy hàn điện và máy cắt plasma tác động lên cấu trúc thép mỏng sẽ làm co ngót vật liệu không đồng đều, tạo ra các điểm gợn sóng hoặc võng sâu trên mặt sàn, gây ảnh hưởng nghiêm trọng đến quá trình bốc xếp hàng hóa pallet bằng xe nâng máy.

Bài viết này sẽ cung cấp cẩm nang kỹ thuật chuyên sâu về chủ đề Phương pháp kiểm tra độ phẳng mặt sàn mooc sau khi hàn bửng, hướng dẫn chi tiết cách sử dụng thiết bị đo quang học hoặc căng dây cân bằng để phát hiện các điểm bị võng cục bộ trên sàn rơ-mooc sau quá trình hàn nhiệt, bảo đảm chất lượng cấu trúc phương tiện đạt tiêu chuẩn kỹ thuật cao nhất.

I. Bản chất vật lý của hiện tượng biến dạng nhiệt sau khi hàn bửng hông mooc

Trước khi tìm hiểu các phương pháp đo đạc và kiểm tra độ phẳng, cần nhận diện rõ nguyên nhân hình thành các biến dạng cơ học trên mặt sàn rơ-mooc:

1. Ứng suất nhiệt cục bộ và hiện tượng co ngót kim loại

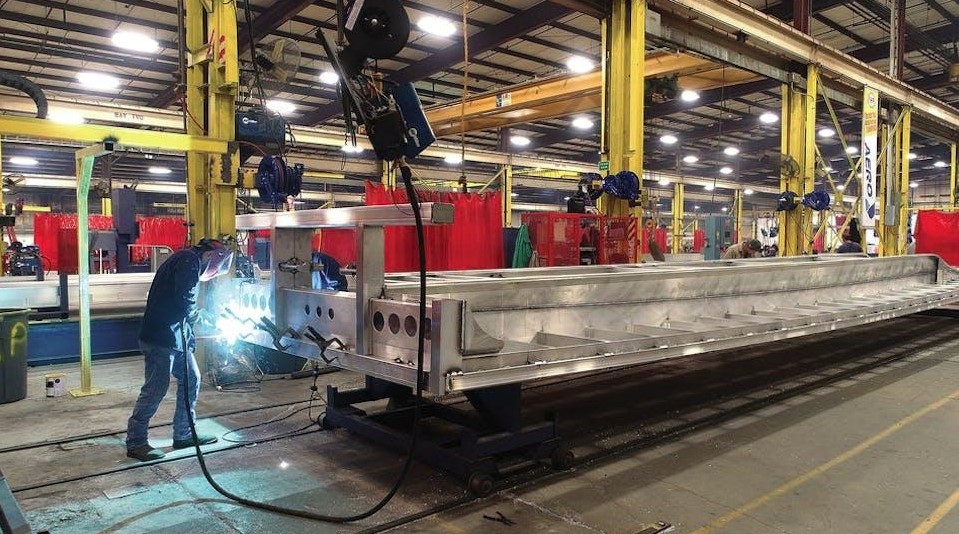

• Trong quá trình chế tạo và cải tạo, để gắn kết các trụ cắm bửng, bản mã gia cường và hệ thống vách bửng hông dọc theo hai bên dầm biên (side rails) của sơ mi rơ mooc, thợ cơ khí phải thực hiện hàng ngàn mét đường hàn liên tục bằng công nghệ hàn hồ quang.
• Khi kim loại mối hàn nóng chảy ở nhiệt độ cao và sau đó nguội đi, nó sẽ trải qua quá trình co ngót thể tích (thermal contraction). Do các tấm tôn mặt sàn được hàn cố định chặt chẽ vào hệ thống dầm ngang bên dưới, lực co ngót này không thể tự do dịch chuyển mà sẽ kéo theo các bản cánh dầm chính và tôn sàn bị biến dạng dẻo, tạo ra các vết võng cục bộ (local sagging) hoặc các vùng phồng rộp gợn sóng dọc theo chiều dài 12.2 mét của thùng xe.

2. Hệ lụy khôn lường khi mặt sàn bị võng lồi lõm không đạt chuẩn

• Nếu mặt sàn rơ-mooc sau khi hàn bửng bị võng lồi lõm, khi xe nâng máy (forklift) có trọng tải từ 3 đến 5 tấn di chuyển chở theo pallet hàng hóa nặng đi qua các vùng võng này, áp suất cục bộ sẽ tập trung dồn nén làm rách thủng tôn sàn hoặc làm gãy sập các thanh dầm ngang bên dưới.
• Hơn nữa, mặt sàn gồ ghề cũng làm cho việc chằng buộc các kiện hàng máy móc hoặc container trở nên kém ổn định, dễ bị xê dịch trong quá trình xe chạy đường dài.

II. Các phương pháp kiểm tra độ phẳng mặt sàn mooc chuyên nghiệp

Để phát hiện chính xác từng milimet độ lệch phẳng và các điểm võng cục bộ trên mặt sàn rơ-mooc sau khi hàn nhiệt, các kỹ sư cơ khí áp dụng các phương pháp đo đạc chuẩn mực sau đây:

1. Phương pháp căng dây cân bằng (Stringline Leveling Method) – Truyền thống, hiệu quả cao

• Nguyên lý thực hiện: Đây là phương pháp kiểm tra thực tế rất phổ biến tại các xưởng cơ khí nhờ tính chính xác cao và dễ triển khai. Kỹ thuật viên sử dụng một sợi dây cước siêu bền không giãn (hoặc dây thép mảnh chịu lực) căng thẳng tuyệt đối theo chiều dọc và chiều chéo của mặt sàn rơ-mooc, đặt trên các cữ kê có chiều cao chuẩn xác ở hai đầu thùng xe (khoảng cách 12.2 mét).
• Quy trình đo đạc: Dùng thước kẹp hoặc cữ đo chuyên dụng để đo khoảng cách từ sợi dây căng thẳng xuống bề mặt tôn sàn tại các điểm mốc cách nhau đều đặn 1.0 mét dọc theo chiều dài và chiều rộng thùng xe.
• Phân tích kết quả: Nếu khoảng cách đo được tại các điểm giữa dầm lớn hơn đáng kể so với hai đầu (ví dụ chênh lệch vượt quá dung sai cho phép từ 3 mm đến 5 mm), chứng tỏ khu vực đó đã xuất hiện hiện tượng võng cục bộ do biến dạng nhiệt.

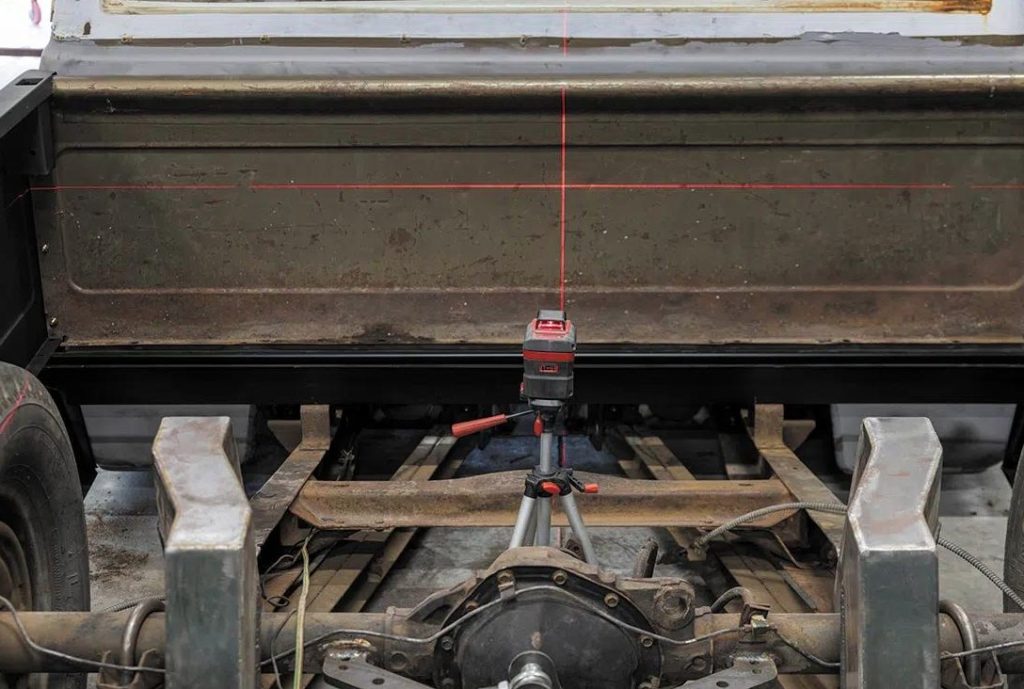

2. Phương pháp sử dụng thiết bị đo quang học và máy thủy bình la-de (Laser Leveling / Optical Instruments)

• Nguyên lý hiện đại: Đối với các trung tâm kiểm định và nhà máy chế tạo quy mô lớn, việc kiểm tra độ phẳng được thực hiện bằng máy quét la-de xoay 360 độ (Rotary Laser Level) hoặc máy thủy bình quang học chuyên dụng.
• Quy trình đo đạc: Máy la-de được đặt cố định trên chân tripod vững chắc bên ngoài rơ-mooc, chiếu một mặt phẳng la-de ngang chuẩn xác quét toàn bộ bề mặt sàn xe. Kỹ thuật viên sử dụng bia đo di động (laser detector) đặt tại hàng loạt điểm trên sàn. Thiết bị sẽ lập tức hiển thị con số chênh lệch độ cao (tính bằng milimet) của từng điểm so với mặt phẳng chuẩn tham chiếu.
• Ưu điểm vượt trội: Phương pháp này tạo ra bản đồ nhiệt độ phẳng (flatness contour map) toàn bộ mặt sàn, giúp phát hiện ngay lập tức các vùng lồi hoặc lõm nhỏ nhất mà mắt thường không thể nhận biết được.

III. Quy trình xử lý và khắc phục các điểm võng cục bộ trên sàn mooc

Khi phát hiện mặt sàn rơ-mooc xuất hiện các điểm võng cục bộ sau quá trình hàn bửng, kỹ thuật viên tiến hành các bước xử lý cơ khí khắc phục:

1. Phương pháp nắn chỉnh nhiệt cục bộ (Flame Straightening / Local Heating)

• Sử dụng mỏ hàn khí đá (oxy-acetylene torch) có đầu mỏ chuyên dụng để nung nóng cục bộ vùng thép bị phồng hoặc võng theo các đường xoắn ốc hoặc hình nêm tính toán sẵn.
• Kết hợp với việc tưới nước làm nguội nhanh đúng thời điểm và sử dụng búa khí nén hoặc kích thủy lực tạo lực ép ngược chiều, giúp giải phóng ứng suất nhiệt bên trong, đưa bề mặt tôn sàn phẳng phiu trở lại như trạng thái ban đầu.

2. Gia cố bổ sung hệ thống dầm ngang phụ trợ (Cross Member Reinforcement)

• Nếu vết võng nằm ở khu vực chịu lực lớn (nơi xe nâng máy di chuyển thường xuyên), kỹ thuật viên tiến hành cắt mở một phần tôn sàn tại điểm võng, hàn bổ sung các thanh dầm ngang (cross members) bằng thép hộp cường độ cao Q345B bên dưới, sau đó hàn bịt kín lại mặt sàn, bảo đảm khả năng chịu tải trọng tập trung vượt trội.

>>> Xem ngay: Tổng hợp đánh giá về sơ mi rơ moóc cần nắm.

IV. Bảng tổng hợp các phương pháp kiểm tra độ phẳng mặt sàn mooc

Để giúp các chủ xưởng cơ khí, quản lý đội xe và kỹ thuật viên dễ dàng tra cứu tiêu chuẩn kỹ thuật, bảng dưới đây tóm tắt các hạng mục cốt lõi:

V. Kết luận: Giải pháp tối ưu từ mooc chính hãng sản xuất đồng bộ công nghệ cao

Phương pháp kiểm tra độ phẳng mặt sàn mooc sau khi hàn bửng thông qua việc sử dụng thiết bị đo quang học hoặc căng dây cân bằng để phát hiện các điểm bị võng cục bộ trên sàn rơ-mooc sau quá trình hàn nhiệt là công đoạn kiểm tra chất lượng bắt buộc, giúp bảo đảm mặt sàn phẳng phiu, an toàn cho xe nâng máy di chuyển bốc xếp hàng hóa pallet. Tuy nhiên, việc thực hiện hàn cắt cơi nới bửng hông trên các dòng mooc cũ luôn để lại hậu quả biến dạng nhiệt nặng nề, tốn kém rất nhiều thời gian đo đạc và nắn chỉnh lại.

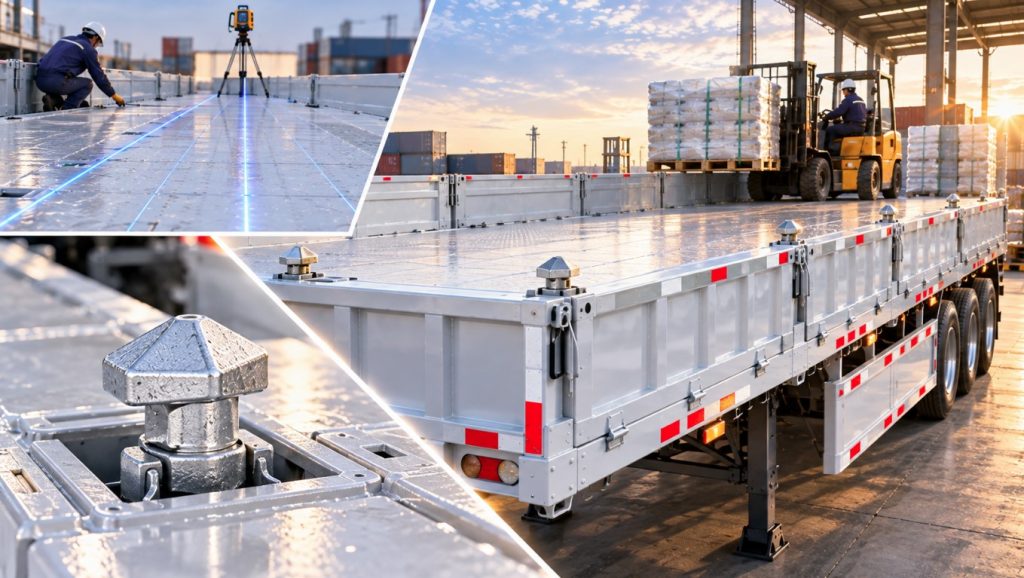

Chính vì vậy, để giải thoát doanh nghiệp khỏi những rủi ro về biến dạng khung gầm và mặt sàn gồ ghề, tiết kiệm thời gian và bảo vệ tuyệt đối chất lượng phương tiện, xu hướng đầu tư thông minh và hiệu quả kinh tế nhất của các doanh nghiệp logistics chuyên nghiệp hiện đại là chấm dứt việc sử dụng và hoán cải mooc cũ và chuyển sang đầu tư mới hoàn toàn các dòng sản phẩm đồng bộ chính hãng từ nhà máy. Tiêu chuẩn vàng trong phân khúc này chính là mẫu sơ mi rơ mooc sàn bửng J43-BA-02 do Công ty CP Thương Mại Cơ khí Tân Thanh sản xuất.

Sở hữu tổng chiều dài 12,400 mm, kích thước thùng hàng thiết kế chuẩn mực 12,200 x 2,400 x 450 mm, toàn bộ hệ thống khung gầm dầm chính và mặt sàn được chế tạo trên dây chuyền tự động hóa robot hiện đại, trải qua công đoạn kiểm tra độ phẳng bằng thiết bị quang học la-de nghiêm ngặt 100% trước khi xuất xưởng, đảm bảo mặt sàn phẳng phiu hoàn hảo, chống võng tuyệt đối, cho phép xe nâng máy di chuyển thoải mái vào trong khoang bửng bốc xếp pallet hàng hóa, chịu tải trọng nặng lên đến 31,700 kg, tích hợp sẵn công năng kép hợp pháp 12 gù định vị container chuẩn ISO ngay từ nhà máy, tự trọng tối ưu siêu nhẹ 7,310 kg, mẫu mooc chính hãng này mang lại sự an tâm tuyệt đối, giúp doanh nghiệp tối ưu hóa tổng chi phí sở hữu (TCO) và vững bước dẫn đầu thị trường logistics hiện đại.
