Trong lĩnh vực chế tạo cơ khí tải nặng, đặc biệt là các dòng sơ mi rơ moóc ben hoạt động tại các mỏ đá, công trường xây dựng, sắt xi sơ mi rơ moóc được coi là bộ phận chịu tải trọng khắc nghiệt nhất. Mỗi chu kỳ nâng hạ ty ben đều tạo ra những áp lực cực lớn lên khung gầm, đặc biệt là tại điểm tiếp giáp giữa chân bệ ty ben và dầm chính. Là kỹ sư trưởng phòng kết cấu khung gầm, tôi đã chứng kiến không ít sự cố gãy bệ, nứt toác sắt xi do sự yếu kém trong thiết kế và kỹ thuật gia công. Bài viết này sẽ phân tích các lỗi kỹ thuật phổ biến và quy trình hàn đắp bản mã gia cường đạt chuẩn để đảm bảo sự bền bỉ cho moóc ben trong mọi điều kiện vận hành.
1. Phân tích nguyên nhân gãy nứt sắt xi tại vị trí chân ty ben
Tại sao nhiều loại moóc ben – đặc biệt là moóc hoán cải, moóc chợ giá rẻ – thường xuyên gặp tình trạng nứt gãy sắt xi sau một thời gian ngắn khai thác? Nguyên nhân đến từ sự thiếu hụt kiến thức kết cấu hàn:
Lực nén và sự xô lệch tâm tải trọng

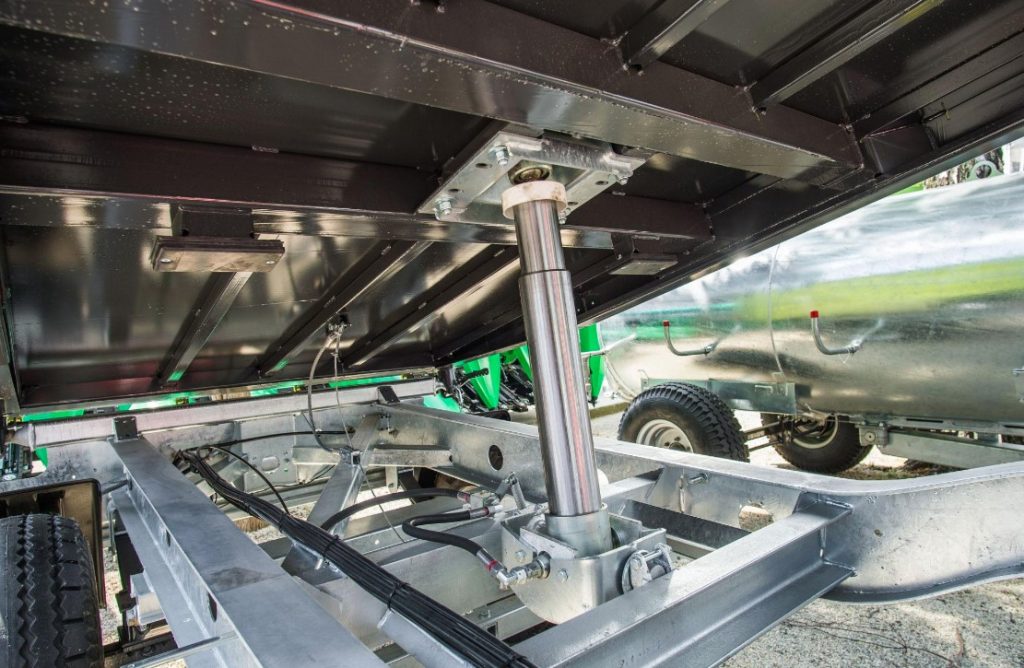

Ty ben khi nâng lên tạo ra một lực đẩy cực lớn (lên đến hàng chục tấn) theo phương thẳng đứng. Nếu chân bệ ty ben không được gia cường bản mã, lực này sẽ tập trung toàn bộ vào dầm ngang và dầm chính. Nếu cấu trúc này bị hoán cải thủ công, lực tác động sẽ bị lệch tâm, gây ra hiện tượng uốn cong cục bộ và xé nứt sắt xi ngay tại điểm hàn tiếp giáp.
Hậu quả của sắt xi mỏng và kết cấu rẻ tiền
Các đơn vị gia công “đóng tay” thường sử dụng sắt xi có độ dày không đủ tiêu chuẩn, thiếu các bản mã gia cường (gusset plates). Sự mỏng yếu này khiến dầm chính không chịu nổi lực rung chấn khi moóc ben di chuyển trên địa hình gồ ghề của mỏ đá, dẫn đến hiện tượng nứt toác sắt xi do mỏi vật liệu.
2. Quy trình gá hàn bản mã gia cường chân bệ ty ben đạt chuẩn
Để khắc phục và phòng ngừa lỗi nứt gãy, quy trình gá hàn phải được thực hiện với độ chính xác cơ khí cao:
Bước 1: Khảo sát và thiết kế bản mã gia cường
Bản mã gia cường không được thiết kế tùy tiện. Chúng tôi sử dụng phần mềm mô phỏng (FEA – Finite Element Analysis) để tính toán điểm tập trung ứng suất lớn nhất, từ đó thiết kế bản mã với độ dày và hình dáng tối ưu, nhằm phân tán lực đẩy từ ty ben ra toàn bộ mặt cắt dầm chính.
Bước 2: Chuẩn bị bề mặt và mép hàn (Preparation)
- Làm sạch: Bề mặt sắt xi phải được mài sạch hoàn toàn lớp sơn cũ, dầu mỡ và rỉ sét cho đến khi lộ lớp thép sáng bóng.
- Vát mép (Beveling): Các cạnh của bản mã và dầm chính cần được vát mép đúng góc độ kỹ thuật (thường là 30-45 độ) để đảm bảo chiều sâu thấu chân mối hàn.
Bước 3: Gá lắp chính xác bằng đồ gá (Jigging)
Sử dụng hệ thống đồ gá cơ khí để cố định bản mã vào vị trí với sai số dưới 0.5mm. Việc gá lắp thủ công không có đồ gá sẽ dẫn đến hiện tượng biến dạng nhiệt sau hàn, làm vênh sắt xi, gây mất an toàn.

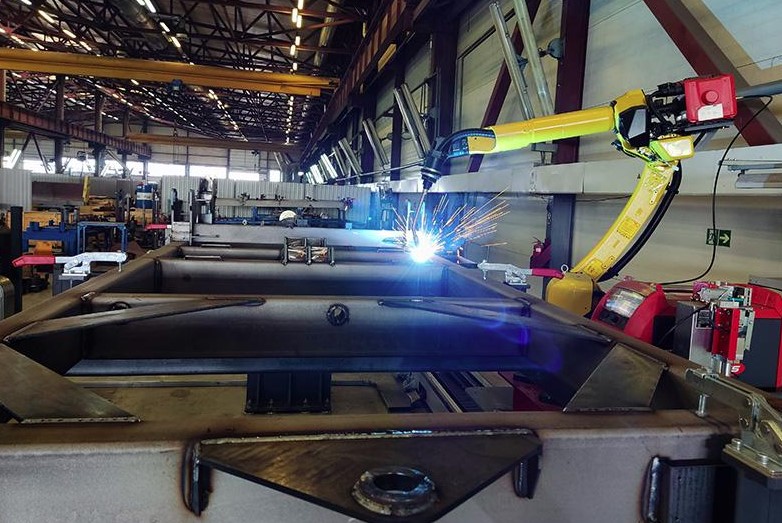

Bước 4: Hàn thấu bằng công nghệ Robot
Đây là khác biệt lớn nhất giữa moóc cao cấp và moóc chợ. Mối hàn gia cường chân bệ ty ben đòi hỏi sự thấu suốt (Full penetration). Chúng tôi sử dụng Robot hàn công nghệ MIG/MAG cho phép kiểm soát dòng điện, điện áp và tốc độ cấp dây cực kỳ ổn định.
- Hàn nhiều lớp: Đảm bảo mỗi đường hàn đều được làm sạch xỉ trước khi hàn lớp tiếp theo.
- Khử ứng suất nhiệt: Việc sử dụng Robot cho phép tạo ra nhiệt lượng ổn định, giảm thiểu tối đa vùng ảnh hưởng nhiệt (HAZ), từ đó tránh tình trạng giòn cứng kim loại tại vùng hàn.
3. Bản mã đúc cao cấp: Chìa khóa cho độ cứng vững dặm xa
Tại Tân Thanh, chúng tôi sử dụng bản mã đúc dày, được chế tạo từ thép cường lực có thành phần hóa học tối ưu, chịu được tải trọng va đập lớn.
- Kết cấu đúc so với thép tấm cắt: Bản mã đúc có kết cấu bo tròn các góc, triệt tiêu được các điểm tập trung ứng suất vốn là nơi bắt đầu của các vết nứt trên các bản mã cắt bằng máy thủ công.
- Tính đồng nhất: Bản mã đúc cao cấp mang lại sự ổn định cơ tính tuyệt đối, không bị biến dạng khi gặp nhiệt độ cao trong quá trình hàn, giúp bề mặt mối hàn luôn phẳng, khít và chịu được cường độ làm việc liên tục trong môi trường mỏ đá khắc nghiệt.
4. Tầm quan trọng của kiểm tra mối hàn (NDT)
Sau khi hàn hoàn thiện, một mối hàn dù đẹp đến đâu cũng cần được kiểm định. Chúng tôi áp dụng quy trình kiểm tra không phá hủy (NDT):
- Kiểm tra bằng bột từ (MPI): Phát hiện các vết nứt bề mặt cực nhỏ ở chân mối hàn.
- Kiểm tra siêu âm (Ultrasonic): Kiểm tra độ thấu chân của mối hàn sâu bên trong bản mã. Việc này đảm bảo sắt xi sơ mi rơ moóc đạt tiêu chuẩn xuất xưởng cao nhất, loại bỏ hoàn toàn rủi ro nứt gãy bất ngờ.
>>> Xem ngay: Tổng hợp đánh giá về sơ mi rơ moóc cần nắm.
5. Giá trị kinh tế từ việc đầu tư hệ thống kết cấu hàn chuẩn
Sự chênh lệch về chi phí giữa một chiếc moóc ben cao cấp và moóc chợ sẽ được phản ánh qua dòng tiền:
- Chi phí bảo trì bằng 0: Bạn không phải mất thời gian nằm bãi, không tốn chi phí hàn gia cố lại nhiều lần.
- Giữ giá trị tài sản: Moóc ben bền bỉ giữ giá trị thanh lý cao hơn hẳn sau nhiều năm vận hành.
- Sự an toàn: Loại bỏ hoàn toàn nguy cơ mất an toàn lao động do moóc ben bị nứt gãy trong quá trình nâng hạ hàng hóa.
6. Lời kết từ Kỹ sư trưởng
Chất lượng của một chiếc moóc ben được đo bằng khả năng chịu đựng của khung gầm. Việc gia cường chân bệ ty ben không chỉ là công việc hàn nối cơ khí, đó là khoa học về vật liệu và ứng suất. Đừng để sự rẻ tiền làm ảnh hưởng đến hiệu suất và an toàn của doanh nghiệp bạn. Hãy chọn giải pháp kết cấu từ những đơn vị sản xuất uy tín, nơi công nghệ Robot và thép cao cấp được đặt lên hàng đầu.
Để được tư vấn chuyên sâu về kết cấu sắt xi, dịch vụ gia cường chân bệ ty ben và các giải pháp vận tải công trình, hãy liên hệ ngay với chúng tôi:
- Hotline hỗ trợ kỹ thuật: 0968 039 939
- Website: tanthanhcontainer.com
Tân Thanh Container – Luôn dẫn đầu về giải pháp logistics và công nghệ đóng thùng bền vững.
Ghi chú của chuyên gia: “Sự cứng cáp của bản mã gia cường là nền tảng của sự vững chãi cho sắt xi moóc ben. Hãy chọn sự chính xác của Robot và chất lượng của thép đúc cao cấp để bảo vệ tài sản của bạn dặm xa.”
