Trong ngành vận tải container và logistics hiện đại, an toàn giao thông đường bộ luôn là ưu tiên hàng đầu của các cơ quan quản lý nhà nước cũng như các doanh nghiệp vận tải. Khi các tổ hợp xe đầu kéo và sơ mi rơ moóc tải nặng hàng chục tấn lưu thông trên hệ thống cao tốc và quốc lộ, khoảng không gian gầm xe bên dưới và phần đuôi xe tiềm ẩn nguy cơ tai nạn nghiêm trọng cho các phương tiện nhỏ hơn (như xe máy, ô tô con) nếu xảy ra va chạm tạt ngang hoặc đâm va từ phía sau. Do đó, hệ thống cản hông cản sau xe moóc không chỉ là các chi tiết trang trí hay phụ kiện thông thường, mà là những trang thiết bị an toàn bắt buộc phải tuân thủ nghiêm ngặt theo các quy chuẩn kỹ thuật quốc gia mới nhất.
Bên cạnh yếu tố an toàn ngoại thất, độ bền bỉ của kết cấu chịu lực bên trong – đặc biệt là tuổi thọ mỏi của hệ thống dầm chính sau hàng triệu chu kỳ vận hành – chính là yếu tố quyết định giá trị của phương tiện. Bài viết này sẽ phân tích chi tiết tiêu chuẩn thiết kế cản hông và cản sau xe moóc theo quy chuẩn mới, đồng thời mổ xẻ mô hình mô phỏng độ bền mỏi (Fatigue Life) của dầm chính khi xe vận hành hàng triệu chu kỳ trên đường.
1. Tầm quan trọng sống còn của hệ thống cản hông và cản sau trên sơ mi rơ moóc
Sơ mi rơ moóc xương, moóc sàn hay moóc lồng thường có gầm xe rất cao so với mặt đường. Khoảng trống lớn này tạo ra hiệu ứng “under-run” vô cùng nguy hiểm: khi xảy ra va chạm từ bên hông hoặc phía sau, xe ô tô con hoặc xe máy rất dễ bị lọt thỏm gầm moóc, dẫn đến hậu quả thảm khốc.

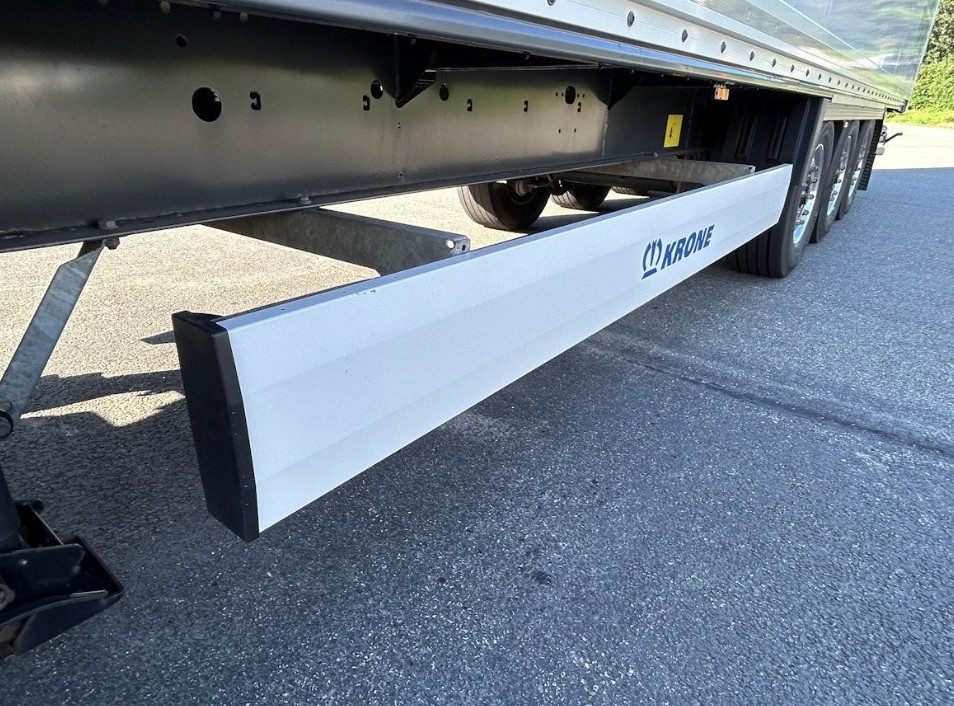

A. Chức năng của cản hông (Side Underrun Protection)
- Ngăn chặn xe nhỏ lọt gầm: Cản hông được lắp đặt dọc theo hai bên thân moóc, nằm giữa bánh xe trước và cụm trục sau. Nhiệm vụ chính của nó là tạo ra một bức tường chắn cơ học vững chắc, đẩy văng hoặc ngăn không cho các phương tiện hai bánh lọt vào không gian gầm xe khi xảy ra va quệt tạt ngang.
- Hấp thụ xung lực va chạm: Cản hông chuẩn quy chuẩn phải có độ đàn hồi và kết cấu biên dạng chịu lực tốt, giúp hấp thụ một phần động năng khi va chạm, giảm thiểu mức độ thương vong.
B. Chức năng của cản sau (Rear Underrun Protection)
- Giảm thiểu va chạm từ phía sau: Đuôi xe moóc là điểm mù lớn đối với các xe di chuyển phía sau. Cản sau được thiết kế vững chắc ở tầm thấp, trực tiếp ngăn chặn xe phía sau đâm sâu vào khu vực gầm và cụm đèn tín hiệu của moóc.
- Tích hợp hệ thống tín hiệu an toàn: Cản sau cũng là giá đỡ chuẩn xác cho hệ thống đèn phanh, đèn xi-nhan, đèn lùi và biển số, bảo đảm khả năng nhận diện tuyệt đối cho phương tiện trong đêm tối hoặc điều kiện thời tiết xấu.
2. Tiêu chuẩn thiết kế cản hông, cản sau xe moóc theo quy chuẩn mới (QCVN)
Để đáp ứng yêu cầu an toàn giao thông đường bộ ngày càng khắt khe, các quy chuẩn kỹ thuật quốc gia mới nhất (như các bộ quy chuẩn QCVN ban hành bởi Bộ Giao thông Vận tải liên quan đến thiết bị bảo vệ hông và bảo vệ sau của xe tải, moóc) đã đặt ra những tiêu chuẩn khắt khe đối với nhà sản xuất:

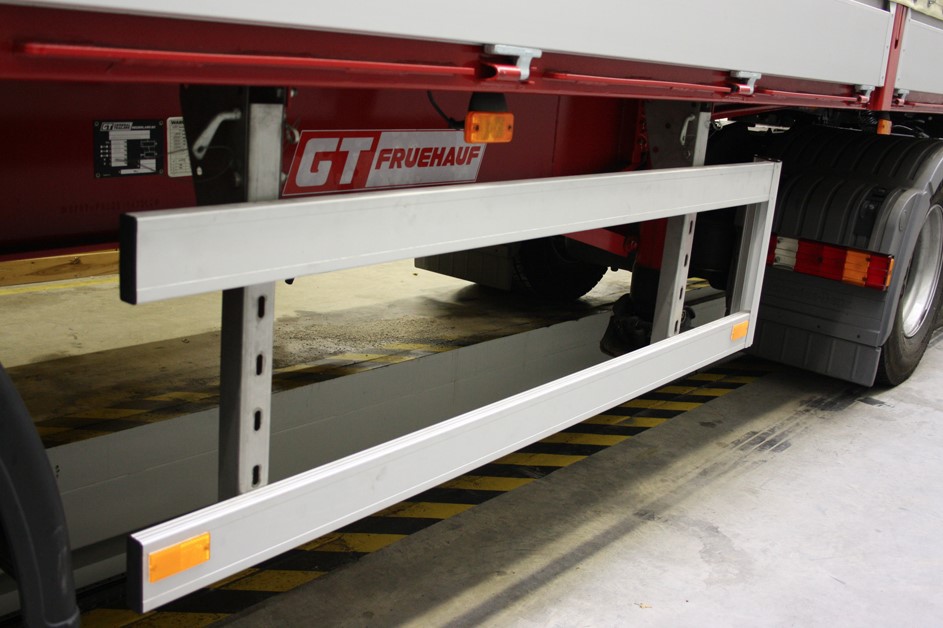

A. Tiêu chuẩn kỹ thuật đối với cản hông
- Kích thước hình học và khoảng sáng:
- Chiều cao mép dưới của cản hông so với mặt đất không được vượt quá giới hạn quy định (thường trong khoảng từ 450mm đến 550mm) nhằm bảo đảm không tạo ra khoảng trống quá lớn cho xe máy lọt qua.
- Chiều cao mép trên của cản hông phải tiệm cận với mặt sàn moóc hoặc khung thùng.
- Khoảng cách từ đầu trước của cản hông đến bánh xe đầu tiên không được quá lớn, và khoảng cách từ đầu sau đến cụm trục cũng phải nằm trong biên độ an toàn cho phép.
- Độ cứng và khả năng chịu lực ngang:
- Cản hông không được làm bằng vật liệu mỏng dễ gãy vỡ. Theo quy chuẩn mới, cản hông phải chịu được một lực tĩnh hướng ngang nhất định (thường từ 1000N đến 2000N tùy thuộc vào tổng tải trọng xe) tác động vào các điểm bất kỳ mà không bị biến dạng quá mức hoặc dịch chuyển quá giới hạn cho phép vào bên trong thân xe.
- Các góc cạnh của cản hông phải được bo tròn, không có ba-via sắc nhọn để hạn chế tối đa thương tích cho người đi đường khi xảy ra va chạm.

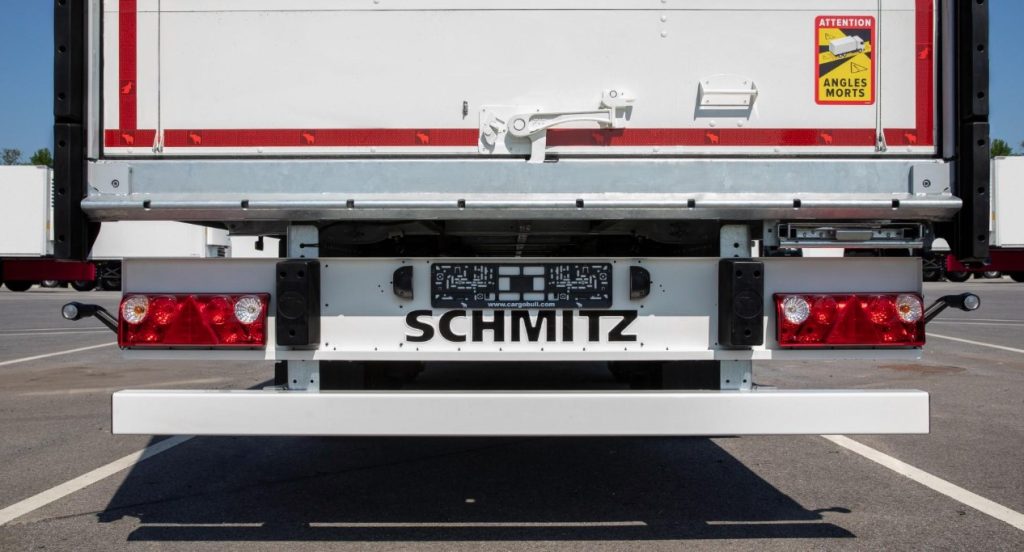

B. Tiêu chuẩn kỹ thuật đối với cản sau
- Biên dạng và chiều rộng:
- Chiều rộng của cản sau không được vượt quá chiều rộng toàn bộ của phần sau xe, và hai đầu mút của cản không được thụt vào quá nhiều so với mép ngoài của lốp xe (thường không quá 100mm mỗi bên).
- Khoảng cách từ mặt đất đến mép dưới của cản sau phải được tính toán chuẩn xác, bảo đảm khả năng cản va hiệu quả đối với cản trước của xe con.
- Khả năng chịu lực tác động từ phía sau:
- Cản sau phải được liên kết cực kỳ vững chắc vào hệ thống dầm chính (sắt xi) phía sau của moóc thông qua các bu-lông cường độ cao hoặc các mối hàn ngấu sâu.
- Quy chuẩn mới đòi hỏi cản sau phải vượt qua các bài thử nghiệm va đập tĩnh với lực hướng ra sau và hướng từ dưới lên, bảo đảm cấu trúc không bị bẻ gãy đột ngột, triệt tiêu lực truyền ngược lên khung gầm.
3. Thách thức cơ học ẩn giấu: Độ bền mỏi (Fatigue Life) của dầm chính moóc
Bên cạnh các chi tiết ngoại thất như cản hông cản sau xe moóc, trái tim chịu lực của phương tiện vẫn nằm ở hệ thống khung gầm, tiêu biểu là dầm chính chữ I (Main Beam). Khi xe vận hành hàng triệu chu kỳ trên đường, dầm chính phải đối mặt với thử thách khắc nghiệt nhất: Hiện tượng mỏi vật liệu dưới tải trọng động.
Trong quá trình di chuyển, mỗi lần xe vượt qua ổ gà, gờ giảm tốc hay ôm cua, dầm chính lại chịu một chu kỳ kéo – nén (Tension – Compression cycles). Sau hàng triệu chu kỳ lặp đi lặp lại như vậy, ngay cả khi chở hàng đúng tải trọng thiết kế, sắt xi vẫn có nguy cơ xuất hiện các vết nứt vi mô do mỏi.
4. Ứng dụng mô hình mô phỏng độ bền mỏi (Fatigue Life) trong thiết kế moóc hiện đại
Để bảo đảm các dòng sơ mi rơ moóc phân khúc cao cấp (như sản phẩm của Tân Thanh Container) đạt tuổi thọ vận hành bền bỉ lên tới hàng chục năm mà không bị võng dầm hay nứt gãy ngầm, các kỹ sư cơ khí không chỉ dựa vào kinh nghiệm thực tế mà còn ứng dụng các mô hình mô phỏng độ bền mỏi (Fatigue Life Simulation) trên không gian số 3D.
A. Quy trình mô phỏng độ bền mỏi trên máy tính
- Xây dựng mô hình phần tử hữu hạn (FEA – Finite Element Analysis):
- Toàn bộ cấu trúc khung gầm moóc, bao gồm dầm chính chữ I, dầm ngang, bệ chốt Kingpin, hệ thống treo và các điểm gá cản hông, cản sau đều được số hóa thành hàng triệu lưới phần tử (Meshing) với độ chính xác cao.
- Thiết lập điều kiện biên và phổ tải trọng thực tế (Load Spectra):
- Các kỹ sư nạp vào phần mềm mô phỏng dữ liệu phổ tải trọng thực tế thu thập từ hàng ngàn ki-lô-mét chạy thử nghiệm trên các cung đường xấu tại Việt Nam (đường đèo dốc, đường cao tốc, đường công trường mỏ). Mô hình giả lập trạng thái xe chở nặng 40-50 tấn liên tục qua các biên dạng mặt đường gồ ghề.
- Phân tích ứng suất và tính toán tuổi thọ mỏi (SN Curve & Damage Model):
- Dựa vào đường cong đặc tính mỏi của vật liệu (thường là thép cường độ cao SM490), phần mềm tính toán biên độ ứng suất tại từng điểm trên dầm chính sau mỗi chu kỳ dao động.
- Mô hình hiển thị bản đồ nhiệt màu (Stress Contour Map), chỉ ra chính xác những khu vực tập trung ứng suất cao nhất (như vùng gập cổ cò, vùng gá tai nhíp, các điểm khoét lỗ trên dầm).
- Từ đó, hệ thống dự báo chính xác tuổi thọ mỏi (Fatigue Life) của từng chi tiết, cho biết sau bao nhiêu triệu chu kỳ thì cấu trúc có nguy cơ xuất hiện vết nứt mỏi đầu tiên.
B. Giá trị thực tiễn từ mô hình mô phỏng
- Tối ưu hóa thiết kế trước khi sản xuất: Nhờ kết quả mô phỏng, các kỹ sư có thể chủ động tăng độ dày bản mã, điều chỉnh góc bo tròn, gia cường các bản mã hình nêm tại những vị trí “điểm mù ứng suất” mà không cần phải chế tạo thử nghiệm tốn kém.
- Bảo đảm độ bền vượt trội: Các dòng moóc xuất xưởng sở hữu khả năng chống mỏi hoàn hảo, chịu được hàng triệu chu kỳ dao động khắc nghiệt trên đường trường, triệt tiêu hoàn toàn rủi ro nứt gãy sắt xi đột ngột.
5. Sự đồng bộ giữa kết cấu siêu bền và tiêu chuẩn an toàn ngoại thất
Một chiếc sơ mi rơ moóc hoàn hảo là sự kết hợp đỉnh cao giữa cấu trúc khung gầm chịu lực siêu bền bên trong và các trang thiết bị an toàn đạt chuẩn bên ngoài:
- Khung gầm chống mỏi vĩnh cửu: Dầm chính chế tạo từ thép cường độ cao SM490, dập nguội nguyên tấm, hàn tự động SAW ngấu sâu và được kiểm định NDT siêu âm, vượt qua mọi mô hình mô phỏng độ bền mỏi khắt khe nhất.
- Cản hông, cản sau đạt chuẩn quy định mới: Thiết kế chắc chắn, biên dạng an toàn, hấp thụ xung lực tốt, bảo vệ tuyệt đối cho người tham gia giao thông xung quanh, giúp xe dễ dàng vượt qua các kỳ đăng kiểm khắt khe.
- Công nghệ bảo vệ bề mặt toàn diện: Gầm bệ, chân chống, cản hông và cản sau được xử lý qua công nghệ mạ kẽm nhúng nóng hoặc sơn tĩnh điện chống muối biển, thách thức mọi điều kiện thời tiết khắc nghiệt, giữ vững vẻ ngoài sáng bóng và độ bền cơ học theo năm tháng.
>>> Xem thêm nhiều tin tức về phụ tùng và linh kiện rơ mi rơ moóc tại đây.
6. Kết luận
Tuân thủ nghiêm ngặt các tiêu chuẩn thiết kế cản hông cản sau xe moóc theo quy chuẩn mới không chỉ là nghĩa vụ pháp lý mà còn là trách nhiệm đạo đức của nhà sản xuất đối với cộng đồng giao thông. Song hành cùng đó, việc ứng dụng các mô hình mô phỏng độ bền mỏi (Fatigue Life) của dầm chính khi xe vận hành hàng triệu chu kỳ trên đường (tiêu chuẩn áp dụng trên các dòng sản phẩm cao cấp của Tân Thanh Container) chính là bảo chứng thép cho chất lượng đỉnh cao của phương tiện. Đầu tư vào phương tiện an toàn, chuẩn kỹ thuật và siêu bền bỉ chính là chìa khóa vàng giúp doanh nghiệp vận tải vững bước vươn xa, thống lĩnh thị trường logistics hiện đại.
