Quy trình kiểm định hệ thống phanh khí nén bằng bệ thử phanh điện tử

Quy trình kiểm định hệ thống phanh khí nén bằng bệ thử phanh điện tử

Trong ngành vận tải container và logistics hạng nặng, sơ mi rơ moóc là phương tiện cốt lõi gánh vác hàng chục tấn hàng hóa trên những cung đường vạn dặm. Để phương tiện đủ điều kiện pháp lý lưu thông và đảm bảo an toàn tuyệt đối khi tham gia giao thông, hệ thống phanh khí nén của rơ-moóc phải trải qua các kỳ kiểm định định kỳ vô cùng nghiêm ngặt.

Sự ra đời của công nghệ kiểm định phanh khí nén moóc bằng bệ thử phanh điện tử (Roller Brake Tester) đã đánh dấu bước đột phá lớn, giúp đo đạc chính xác lực phanh, độ lệch phanh và thời gian đáp ứng của từng trục một cách khách quan, khoa học.

Bên cạnh việc hoàn thành các bài kiểm tra kỹ thuật trên bệ thử điện tử, quá trình bảo dưỡng và vận hành thực tế đòi hỏi kỹ thuật viên và tài xế phải đặc biệt lưu ý đến hệ thống đường ống khí nén ngoại vi. Một trong những sự cố cơ học phổ biến nhất gây mất phanh dọc đường là việc ống mềm khí nén bị cọ xát, kéo căng hoặc rách thủng khi moóc quay đầu góc hẹp.

Bài viết này sẽ hướng dẫn chi tiết quy trình kiểm định hệ thống phanh khí nén bằng bệ thử điện tử, đồng thời chia sẻ phương pháp kiểm tra độ chùng và hành trình của ống mềm khí nén để bảo vệ hệ thống phanh an toàn tuyệt đối.

1. Tầm quan trọng tối cao của hệ thống phanh khí nén trên sơ mi rơ moóc

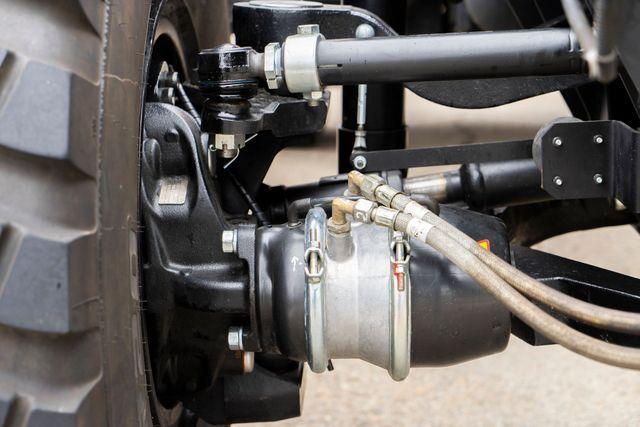

Sơ mi rơ moóc không có động cơ độc lập mà vận hành dựa trên lực kéo của xe đầu kéo và hệ thống phanh khí nén tích hợp. Hệ thống này bao gồm các bình chứa khí nén, van khẩn cấp (Emergency Relay Valve), van điều áp ABS, các bầu phanh (búp sen đơn hoặc đôi) và hệ thống đường ống dẫn khí.

• Hiệu suất phanh là yếu tố sống còn: Khi tổ hợp xe nặng 40-50 tấn di chuyển trên cao tốc, quãng đường phanh ngắn hay dài quyết định việc tránh được tai nạn hay không.
• Yêu cầu kiểm định khắt khe: Các cơ quan đăng kiểm hiện nay áp dụng tiêu chuẩn đo lường điện tử tự động trên bệ thử phanh để đánh giá hiệu suất hãm của từng bánh xe, lực phanh tổng thể và độ chênh lệch lực phanh giữa hai bên bánh trên cùng một trục (không được vượt quá giới hạn cho phép).

2. Quy trình kiểm định hệ thống phanh khí nén bằng bệ thử phanh điện tử chuẩn kỹ thuật

Quá trình kiểm tra và kiểm định phanh khí nén trên bệ thử phanh điện tử được thực hiện theo một trình tự khoa học nhằm loại bỏ hoàn toàn các sai sót chủ quan:

Bước 1: Chuẩn bị phương tiện và kiểm tra áp suất khí nén hệ thống

• Phương tiện được đưa vào dây chuyền kiểm định với tải trọng theo quy định (tải trọng thiết kế hoặc tải trọng thử nghiệm thực tế trên bệ thử).
• Kỹ thuật viên kiểm tra áp suất làm việc của toàn bộ hệ thống khí nén trên sơ mi rơ moóc, đảm bảo đồng hồ áp suất hiển thị đạt mức tiêu chuẩn tối thiểu từ 8 đến 10 bar. Hệ thống bình hơi phải không bị rò rỉ khí.

Bước 2: Đưa bánh xe lên tang trống bệ thử phanh điện tử

• Lần lượt đưa các trục của sơ mi rơ moóc (Trục 1, Trục 2, Trục 3) lên các cặp con lăn (rollers) của bệ thử phanh điện tử.
• Các con lăn này sẽ quay với tốc độ ổn định mô phỏng mặt đường, trong khi hệ thống cảm biến lực (load cells) dưới bệ sẽ ghi nhận chính xác lực cản và lực hãm của từng bánh xe khi kỹ thuật viên tác động phanh.

Bước 3: Tiến hành đo đạc trên bệ thử phanh điện tử

1. Kiểm tra lực phanh công tác:
   • Tài xế hoặc kỹ thuật viên đạp phanh từ từ cho đến khi đạt lực phanh cực đại.
   • Hệ thống máy tính trung tâm sẽ tự động ghi nhận và vẽ biểu đồ lực phanh của từng bánh xe theo thời gian thực. Máy sẽ tính toán tỷ lệ lực phanh so với tải trọng trục, đồng thời kiểm tra độ lệch lực phanh giữa bánh trái và bánh phải trên cùng một trục (độ lệch cho phép thường dưới 20%).
2. Kiểm tra hiệu suất phanh đỗ:
   • Kéo phanh tay (phanh lốc-kê) trên cabin hoặc kích hoạt hệ thống phanh đỗ của moóc.
   • Bệ thử phanh sẽ quay để kiểm tra xem lực giữ của phanh lốc-kê có đủ khả năng cưỡng bức giữ chặt bánh xe đứng yên hay không, đảm bảo xe không bị trôi khi đỗ trên dốc.
3. Kiểm tra thời gian đáp ứng phanh:
   • Đo khoảng thời gian từ lúc tài xế bắt đầu đạp phanh cho đến khi lực phanh đạt 75% giá trị cực đại. Thời gian này phải cực kỳ nhanh chóng (thường dưới 0.4 giây đối với moóc có trang bị van khẩn cấp chất lượng cao).

3. Điểm mù kỹ thuật: Kiểm tra độ chùng và hành trình của ống mềm khí nén khi moóc quay đầu góc hẹp

Dù hệ thống phanh đạt kết quả xuất sắc trên bệ thử tĩnh, phương tiện vẫn có thể gặp sự cố mất phanh đột ngột trên đường trường nếu hệ thống đường ống dẫn khí ngoại vi bị tổn hại. Một trong những nguyên nhân hàng đầu khiến đường ống bị rách, thủng hoặc tuột khớp nối là do hiện tượng căng kéo quá mức khi moóc quay đầu góc hẹp.

A. Nguy cơ tiềm ẩn khi moóc quay đầu góc hẹp

• Khi xe đầu kéo thực hiện thao tác quay đầu góc hẹp, lùi chuồng tại cảng hoặc ôm cua gắt ở các nút giao thông, khoảng cách hình học từ đuôi cabin đến cổ cò rơ-moóc thay đổi liên tục và bị kéo giãn ra tối đa ở phía đối diện.

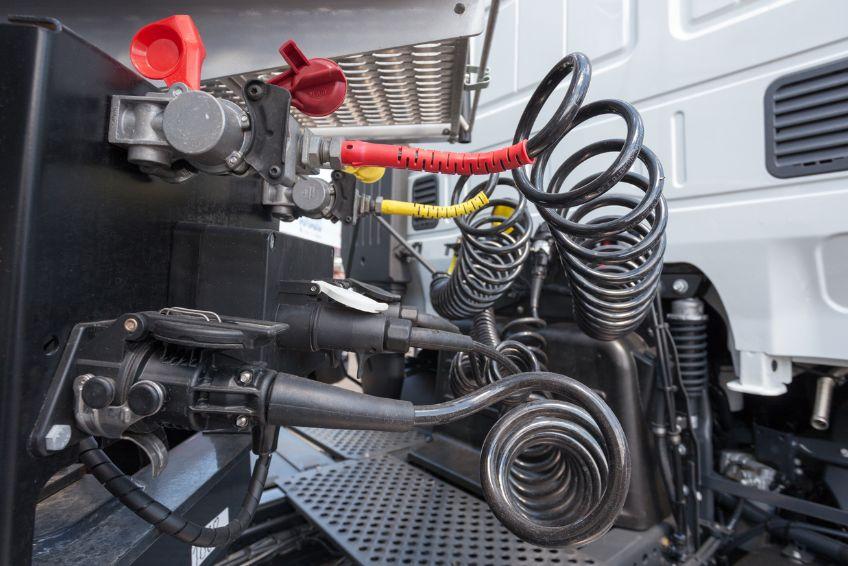

• Nếu các ống mềm khí nén (hoặc ống dây hơi xoắn) được lắp đặt quá ngắn, không đủ độ chùng hoặc được bố trí sai vị trí, lực kéo căng cơ học sẽ dồn trực tiếp lên các đầu ép cốt ống hoặc các đầu nối nhanh (Gladhands).
• Lực kéo liên tục này làm rạn nứt thành ống, bẻ cong khớp nối hoặc làm tuột đường ống, gây ra hiện tượng xì hơi đột ngột, làm sụt áp suất toàn hệ thống và kích hoạt phanh khẩn cấp khóa cứng bánh xe ngay giữa đường.

B. Hướng dẫn kỹ thuật kiểm tra và bố trí ống mềm khí nén chống cọ xát rách ống

Để bảo vệ hệ thống đường ống khí nén luôn an toàn trong mọi góc lái, đội ngũ kỹ thuật phải tuân thủ nghiêm ngặt các nguyên tắc sau:

1. Tính toán độ chùng tối ưu của ống dẫn:
   • Khi thiết kế và lắp đặt ống mềm khí nén hoặc ống dây hơi xoắn nối từ đầu kéo sang moóc, kỹ thuật viên phải kiểm tra thực tế bằng cách quay vô lăng đánh lái hết biên độ sang trái và sang phía phải.
   • Tại vị trí bị kéo giãn dài nhất, ống dây vẫn phải còn một khoảng độ chùng an toàn (từ 10% đến 15% chiều dài tổng), tuyệt đối không được để ống bị căng cứng như dây đàn.
2. Sử dụng hệ thống lò xo trợ lực và máng cáp thông minh:
   • Trang bị lò xo trợ lực treo cáp (Spring Balancers) hoặc giá đỡ lò xo chữ V gắn trên đuôi cabin đầu kéo để nâng đỡ toàn bộ trọng lượng của ống dây hơi. Lò xo này giúp ống luôn được giữ lơ lửng, tự động co giãn nhịp nhàng theo chuyển động của xe mà không bị võng xuống quét mặt đường.
3. Bố trí điểm uốn và chống cọ xát cơ học:
   • Tuyệt đối không để ống mềm khí nén thả tự do chạm vào các sắc cạnh của khung gầm sắt xi, vè chắn bùn hay các bu-lông nhô ra.
   • Tại các vị trí có nguy cơ cọ xát cao, bắt buộc phải bọc thêm ống gen bảo vệ chống mài mòn, lò xo inox bọc ngoài hoặc cố định ống bằng các kẹp nhựa, kẹp nhôm chuyên dụng, đảm bảo hành trình chuyển động của ống luôn nằm trong không gian thoáng và an toàn.

4. Giải pháp đồng bộ bảo dưỡng toàn diện hệ thống phanh khí nén moóc

Để đảm bảo sơ mi rơ moóc luôn vượt qua các kỳ kiểm định dễ dàng và vận hành bền bỉ trên mọi nẻo đường, doanh nghiệp vận tải cần kết hợp đồng bộ các giải pháp sau:

1. Bảo dưỡng định kỳ hệ thống phanh: Thường xuyên kiểm tra hành trình ty đẩy bầu phanh, độ mòn má phanh, đảm bảo lực phanh luôn đều và nhạy bén.
2. Giữ hệ thống khí nén luôn khô ráo: Khắc phục triệt để tình trạng rò rỉ dầu nhớt từ máy nén khí, sử dụng van xả nước tự động bình hơi để loại bỏ hoàn toàn hơi nước đọng dưới đáy bình, ngăn chặn kẹt van khẩn cấp.
3. Kiểm tra hành trình ống mềm hàng tuần: Thường xuyên kiểm tra bằng mắt thường độ chùng của ống dây hơi xoắn trước mỗi chuyến hành trình dài, kịp thời thay thế các đoạn ống bị chai cứng, phồng rộp hoặc mài mòn vỏ ngoài.

5. Giá trị kinh tế và lợi ích toàn diện cho doanh nghiệp vận tải

Việc nắm vững quy trình kiểm định phanh khí nén moóc bằng bệ thử điện tử kết hợp với việc kiểm soát chặt chẽ hành trình và độ chùng của ống mềm khí nén (tiêu chuẩn kỹ thuật áp dụng trên các dòng sơ mi rơ moóc cao cấp của Tân Thanh Container) mang lại giá trị chiến lược to lớn:

1. Vượt qua kỳ kiểm định thuận lợi 100%: Hệ thống phanh đạt chuẩn điện tử, lực phanh cân đối, thời gian đáp ứng nhanh giúp xe đăng kiểm nhanh chóng, không bị từ chối cấp phép.
2. An toàn tối thượng trên mọi hành trình: Loại bỏ hoàn toàn nguy cơ xì hơi đứt ống phanh khi quay đầu góc hẹp, bảo vệ tính mạng tài xế và phương tiện trước các tình huống bất ngờ.
3. Tối ưu hóa tổng chi phí sở hữu (TCO): Doanh nghiệp tiết kiệm tối đa thời gian và chi phí sửa chữa khẩn cấp, giữ cho đội xe luôn hoạt động liên tục với hiệu suất khai thác cao nhất trong ngành logistics.

6. Kết luận

Quy trình kiểm định phanh khí nén moóc bằng bệ thử phanh điện tử là tiêu chuẩn vàng đánh giá năng lực kỹ thuật của phương tiện vận tải hiện đại. Song hành cùng việc kiểm tra trên bệ thử, việc tuân thủ nghiêm ngặt kỹ thuật kiểm tra độ chùng và hành trình của ống mềm khí nén khi moóc quay đầu góc hẹp, tránh bị cọ xát rách ống chính là chiếc chìa khóa vàng bảo vệ an toàn cho toàn bộ hệ thống truyền dẫn khí nén ngoại vi.

Đầu tư bài bản, chuẩn kỹ thuật chính là bảo chứng thép cho sự thịnh vượng và phát triển bền vững của doanh nghiệp trong ngành logistics hiện đại.
