Tiêu chuẩn kỹ thuật độ dày tôn sàn và khung xương moóc lồng chở hàng

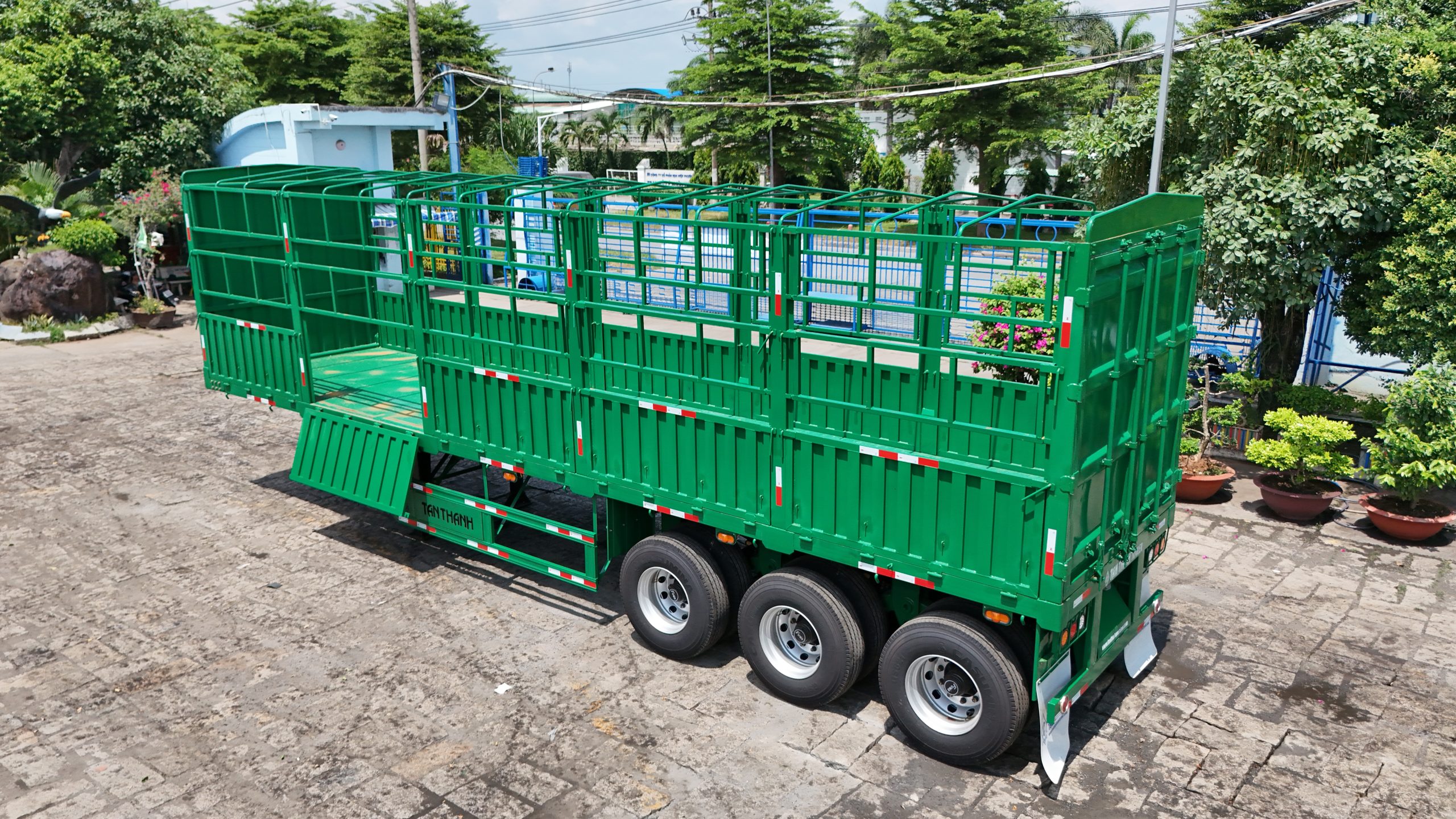

Trong ngành vận tải hàng hóa đường bộ, sơ mi rơ moóc lồng (Drop Side Trailer / Stake Trailer) là phương tiện chuyên dụng linh hoạt bậc nhất, đảm nhiệm vai trò vận chuyển đa dạng các loại hàng hóa từ nông sản, vật liệu xây dựng, hàng tiêu dùng đóng kiện cho đến máy móc cồng kềnh.
Khác với moóc xương chuyên chở container có điểm đặt lực cố định tại các góc khóa (Twist Locks), moóc lồng thường chịu tải trọng phân bố đều hoặc phân bố dạng tập trung trên mặt sàn. Do đó, việc tuân thủ các thông số tiêu chuẩn kỹ thuật moóc lồng về độ dày tôn sàn và kết cấu khung xương đóng vai trò quyết định đến độ bền của phương tiện.
Bên cạnh bài toán vật liệu sàn bệ, một trong những thách thức cơ học lớn nhất trong quá trình khai thác moóc lồng là hiện tượng vặn xoắn khung gầm khi chở hàng hóa lệch tâm. Bài viết này sẽ phân tích chuyên sâu nguyên nhân gây vặn xoắn khung khi chở hàng lệch tâm, giải pháp bố trí dầm ngang chịu lực tối ưu, đồng thời cung cấp thông số chuẩn xác về độ dày tôn sàn và khung xương moóc lồng.
1. Thách thức cơ học: Hiện tượng vặn xoắn khung gầm khi chở container hoặc hàng hóa lệch tâm
Moóc lồng thường được thiết kế với sàn phẳng, hệ thống khung xương vách bên và mui bạt linh hoạt. Tuy nhiên, trong thực tế khai thác, các nhà xe thường xuyên phải đối mặt với bài toán xếp dỡ hàng không đồng đều, dẫn đến hiện tượng chở hàng lệch tâm (Off-center Loading).
Phân tích hiện tượng vặn xoắn khung gầm
- Lệch trọng tâm ngang: Khi hàng hóa (như cuộn thép nặng, máy móc nguyên khối hoặc kiện hàng cồng kềnh) được đặt lệch sang một bên của sàn moóc thay vì nằm trên đường tâm dọc (Centerline), trọng lực sẽ tác dụng không đối xứng lên hai bên khung sắt xi.
- Mô-men xoắn cục bộ (Torsional Moment): Sự chênh lệch lực nén này tạo ra một mô-men xoắn liên tục chạy dọc theo chiều dài của khung gầm. Khi xe di chuyển qua các đoạn đường gồ ghề, lực động học cộng hưởng với độ lệch tâm sẽ làm cho khung dầm chính có xu hướng bị vặn xoắn ngược chiều nhau giữa phần trước và phần sau của moóc.
- Hệ quả khốc liệt: Nếu kết cấu khung gầm không đủ độ cứng chống xoắn, các mối hàn liên kết giữa dầm ngang và dầm chính sẽ nhanh chóng bị nứt gãy, sàn moóc bị võng lệch, bửng hông bị cong vênh không thể đóng mở, thậm chí gây mất an toàn lật xe khi ôm cua tốc độ cao.
2. Giải pháp tối ưu: Bố trí hệ thống dầm ngang chịu lực và gia cường khung gầm
Để vô hiệu hóa triệt để mô-men xoắn do chở hàng lệch tâm, các kỹ sư cơ khí áp dụng những tiêu chuẩn thiết kế hình học tiên tiến cho hệ thống tiêu chuẩn kỹ thuật moóc lồng:
A. Tăng mật độ và tối ưu hóa kết cấu dầm ngang (Cross Members)
- Thay vì bố trí thưa thớt như các dòng moóc thông thường, moóc lồng cao cấp sử dụng hệ thống dầm ngang dạng chữ U dập nguội hoặc dạng hộp được đan dày đặc dọc theo chiều dài sắt xi.
- Các dầm ngang này không chỉ đặt nằm ngang đơn thuần mà được luồn xuyên qua hoặc hàn trực tiếp ôm sát vào tấm bụng của dầm chính chữ I, tạo thành một hệ thống khung không gian (Space Frame) vững chắc, giúp phân tán đều lực cục bộ từ hàng hóa lệch tâm ra toàn bộ bề mặt khung gầm.
B. Sử dụng các bản mã gia cường hình nêm (Gusset Plates)
- Tại các điểm giao nhau trọng yếu giữa dầm ngang và dầm chính, các kỹ sư hàn bổ sung các bản mã gia cường vát góc. Các bản mã này đóng vai trò khóa chặt góc vuông, ngăn chặn hiện tượng biến dạng hình bình hành của khung gầm khi chịu tải trọng xoắn.
C. Khung xương vách bửng chịu lực đồng bộ
- Khung xương bao quanh thùng lồng (gồm các trụ đứng, khung bửng mở và khung mui phía trên) không chỉ dùng để căng bạt che mưa nắng mà còn tham gia trực tiếp vào việc chịu lực kết cấu, tạo thành một lồng thép bảo vệ toàn diện cho hàng hóa bên trong.
3. Tiêu chuẩn kỹ thuật độ dày tôn sàn moóc lồng chở hàng
Sàn xe là nơi trực tiếp tiếp nhận trọng lượng của hàng hóa và chịu sự mài mòn, va đập liên tục trong quá trình xếp dỡ bằng xe nâng (Forklift). Do đó, thông số kỹ thuật về độ dày tôn sàn phải đạt tiêu chuẩn khắt khe:
- Chất liệu thép sàn: Phải sử dụng thép tấm cán nóng chất lượng cao hoặc thép cường độ cao, có khả năng chống mài mòn và chịu lực cục bộ tốt.
- Độ dày tiêu chuẩn:
- Đối với các dòng moóc lồng tiêu chuẩn chở hàng thông thường, độ dày tôn sàn tối thiểu phải đạt từ 3.0 mm đến 4.0 mm.
- Đối với các dòng moóc lồng chuyên dụng thường xuyên chở máy móc nặng, sắt thép, phôi thép, độ dày tôn sàn phải được nâng cấp lên 5.0 mm hoặc 6.0 mm.
- Thiết kế bề mặt chống trượt: Bề mặt tôn sàn thường được dập gân nổi (Checkered Plate) hoặc thiết kế các rãnh chống trượt, giúp cố định hàng hóa không bị trượt dịch khi xe phanh gấp hoặc leo đèo dốc.
4. Tiêu chuẩn kỹ thuật hệ thống khung xương và trụ bửng moóc lồng
Khung xương vách bửng là bộ phận định hình không gian chứa hàng và chịu lực căng khi bạt được phủ kín. Các tiêu chuẩn kỹ thuật cốt lõi bao gồm:
- Trụ đứng chịu lực (Stakes / Uprights): Hệ thống trụ bửng hai bên hông phải làm bằng thép hộp dày (thường từ 3.5mm trở lên), thiết kế dạng biên dạng chịu lực cao, có thể tháo rời hoặc gập xuống linh hoạt khi cần cẩu hàng ngang.
- Khung bửng hông (Side Gates): Các bửng hông được gia cố bằng các khung xương đan dọc và ngang, sử dụng tôn bửng dày từ 1.5mm đến 2.0mm, trang bị khóa bửng chuyên dụng chống rung lắc, rơi rớt khi xe chạy đường trường.
- Hệ thống kèo mui bạt: Kèo mui có thể nâng hạ chiều cao linh hoạt, làm bằng ống thép mạ kẽm chịu lực tốt dưới tác động của sức gió khi xe chạy tốc độ cao trên cao tốc.
5. Giá trị kinh tế từ moóc lồng đạt chuẩn kỹ thuật cao
Việc đầu tư vào các dòng sơ mi rơ moóc lồng được thiết kế và chế tạo theo đúng tiêu chuẩn kỹ thuật moóc lồng khắt khe (tiêu biểu như các sản phẩm của Tân Thanh Container) mang lại lợi ích kinh tế vượt trội cho doanh nghiệp vận tải:
- Khả năng chống vặn xoắn hoàn hảo: Xe vận hành an toàn tuyệt đối ngay cả khi xếp dỡ hàng hóa lệch tâm, không lo nứt gãy khung gầm hay cong vênh bửng bãi.
- Độ bền sàn xe vượt thời gian: Tôn sàn dày dặn chịu được hàng ngàn lượt xe nâng ra vào bốc xếp hàng mà không bị thủng,õm hay biến dạng.
- Tối ưu hóa tổng chi phí sở hữu (TCO): Giảm thiểu tối đa chi phí sửa chữa, bảo dưỡng khung gầm, gia tăng thời gian khai thác liên tục và nâng cao giá trị thanh lý tài sản.
6. Kết luận
Sơ mi rơ moóc lồng chở hàng là “con ngựa thồ” không thể thiếu trong chuỗi cung ứng logistics đa ngành. Hiểu rõ hiện tượng vặn xoắn khung gầm khi chở hàng lệch tâm và áp dụng triệt để các giải pháp bố trí dầm ngang chịu lực cùng tiêu chuẩn kỹ thuật moóc lồng về độ dày tôn sàn, khung xương chính là chìa khóa vàng giúp doanh nghiệp vận tải bảo vệ tài sản, tối ưu hóa hiệu suất khai thác và vững bước vươn xa trên mọi nẻo đường.
